"Odnowa miejscowości Naruszewo poprzez budowę zespołu boisk
i urządzeń lekkoatletycznych"

W poniedziałek, 13 maja 2013 roku rozpoczęto budowę zespołu boisk i urzadzeń lekkoatletycznych przy Zespole Szkół w Naruszewie w ramach projektu pn. "Odnowa miejscowości Naruszewo poprzez budowę zespołu boisk i urzadzeń lekkoatletycznych" współfinansowanego ze środków Unii Europejskiej w ramach Działania 313, 322, 323 "Odnowa i rozwój wsi" objętego PROW na lata 2007-2013.

O postępach w pracach będziemy Państwa informować na bieżąco:

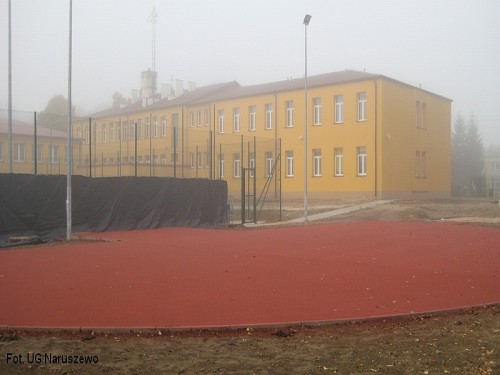

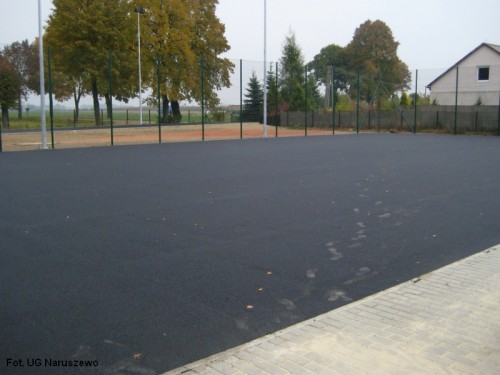

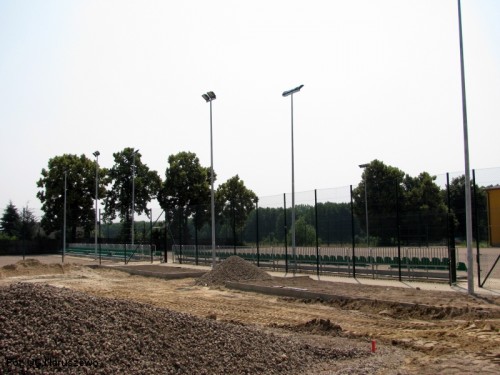

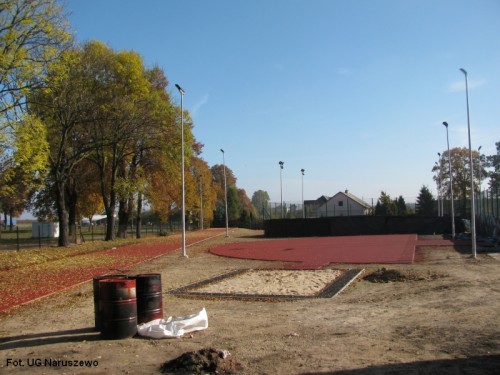

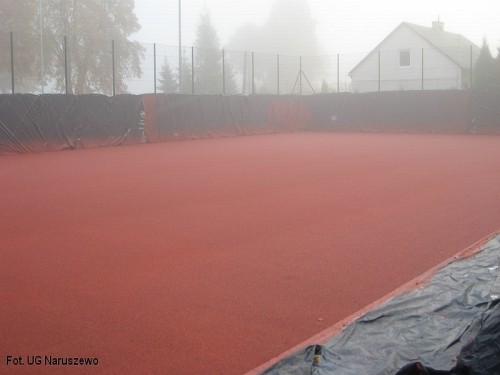

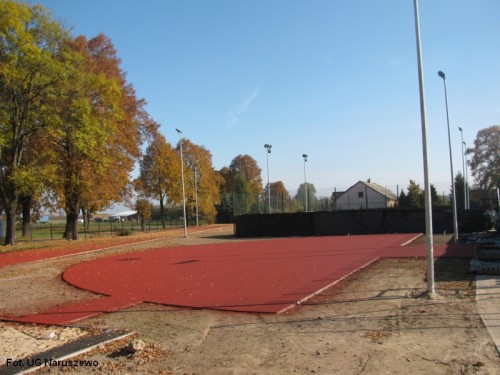

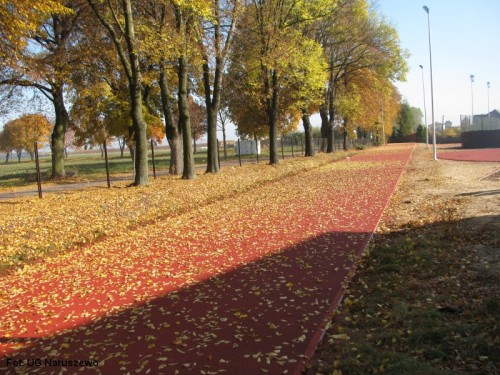

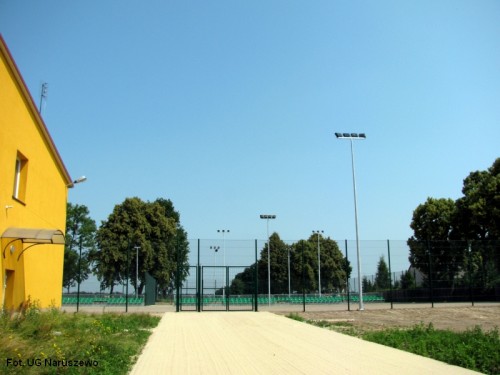

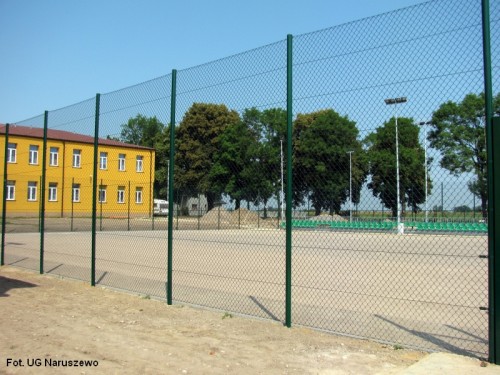

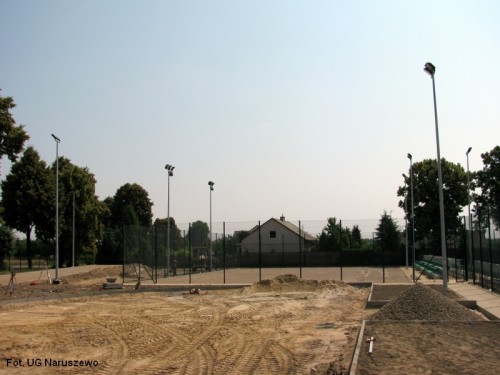

Stan realizacji zadania na dzień 18 października 2013r.

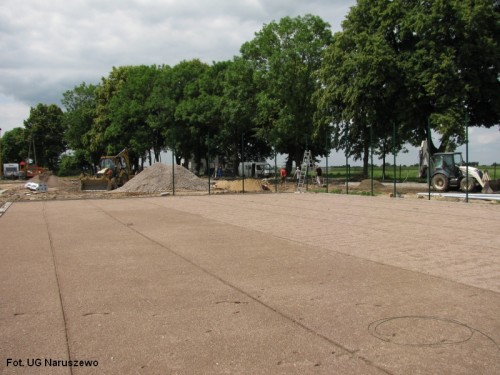

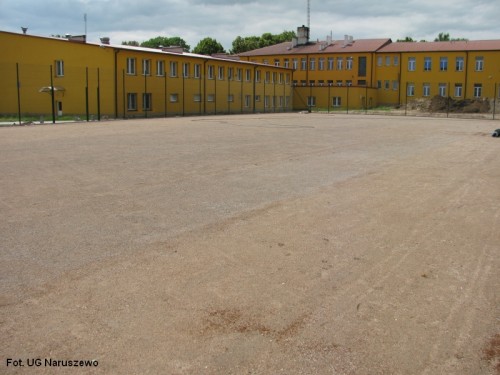

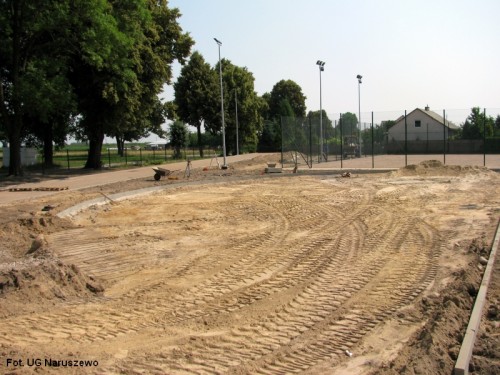

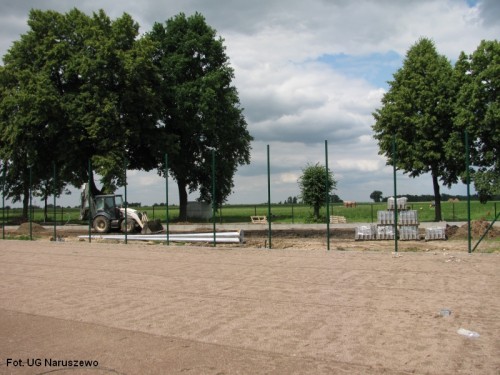

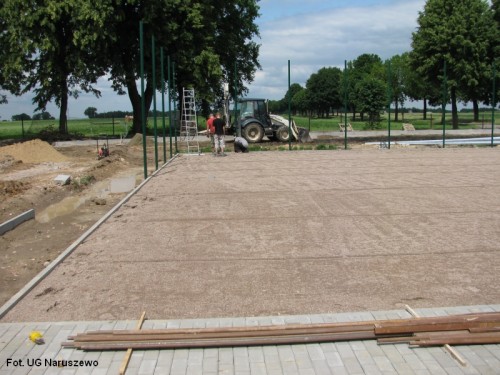

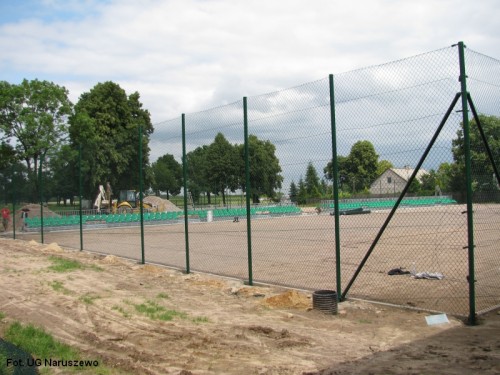

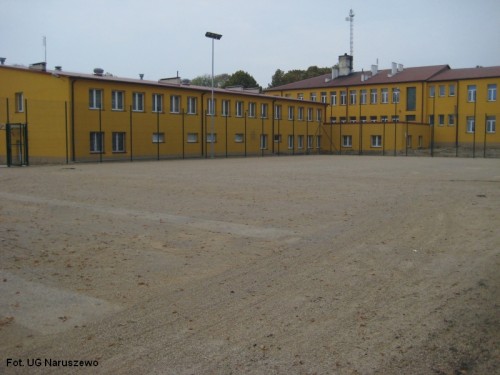

Stan realizacji zadania na dzień 09 lipca 2013r.

Stan realizacji zadania na dzień 27 czerwca 2013r.

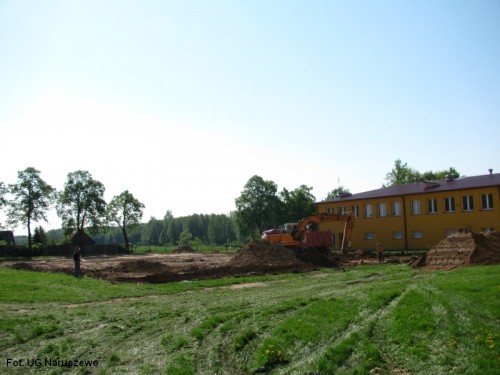

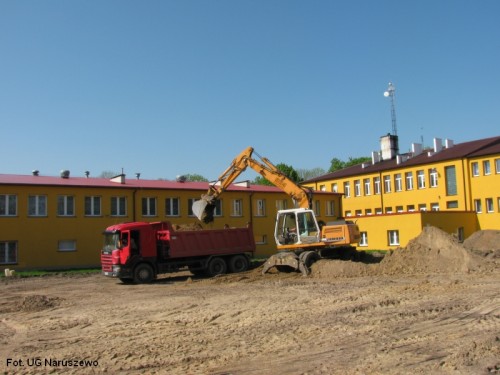

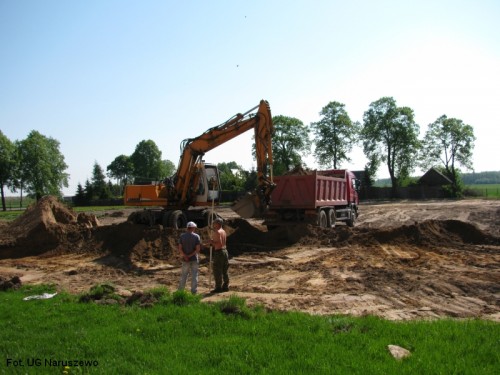

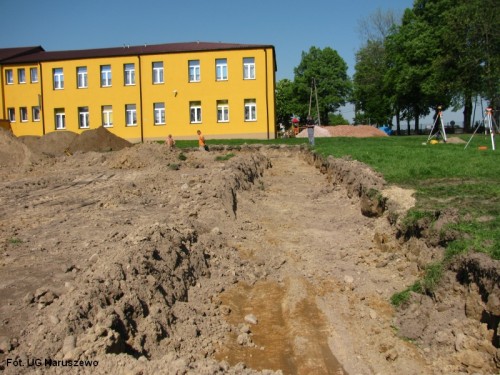

Stan realizacji zadania na dzień 15 maja 2013r.

Koszt całkowity operacji: 1 436 242,46 zł

• dofinansowanie: 514 462,00 zł, w tym:

• 185 000,00 zł - dofinansowanie w ramach Funduszu Rozwoju Kultury Fizycznej Ministerstwa Sportu i Turystyki,


• 329 462,00 zł - dofinansowanie w ramach działania 313, 322, 323  „Odnowa i rozwój wsi” objętego PROW na lata 2007 – 2013.

Wykonawcy zadania:

W dniu 28 września 2012 roku w Urzędzie Gminy w Naruszewie dokonano otwarcia ofert w postępowaniu o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego na realizację zadania pn. "Budowę kompleksu boisk sportowych w Naruszewie". Oferty złożyło 6 Wykonawców.

Do realizacji zamówienia wybrano najkorzystniejszą ofertę złożoną przez Wykonawcę:

NM Group Sp. z o.o.
ul. Wojska Polskiego 15 C
62 - 500 Konin
woj. wielkopolskie

Plac budowy został przekazany Wykonawcy w dniu 09 listopada 2012 roku.

W dniu 28 sierpnia 2013 roku w Urzędzie Gminy w Naruszewie dokonano otwarcia ofert w postępowaniu o udzielenie zamówienia publicznego w trybie przetargu nieograniczonego na realizację zadania pn. "Wykonanie nawierzchni z trawy syntetycznej i poliuretanowej na boiskach sportowych w Naruszewie". Oferty złożyło 2 Wykonawców.

Do realizacji zamówienia wybrano najkorzystniejszą ofertę złożoną przez Wykonawcę:

MORIS-SPORT Sp. z o.o.
ul. Równoległa 1
02-235 Warszawa
woj. mazowieckie

Plac budowy został przekazany Wykonawcy w dniu 17 września 2013 roku.

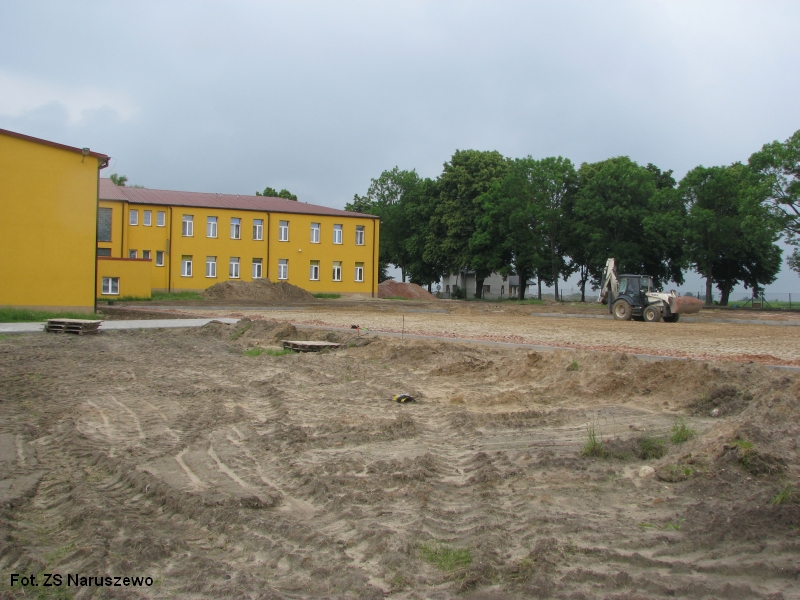

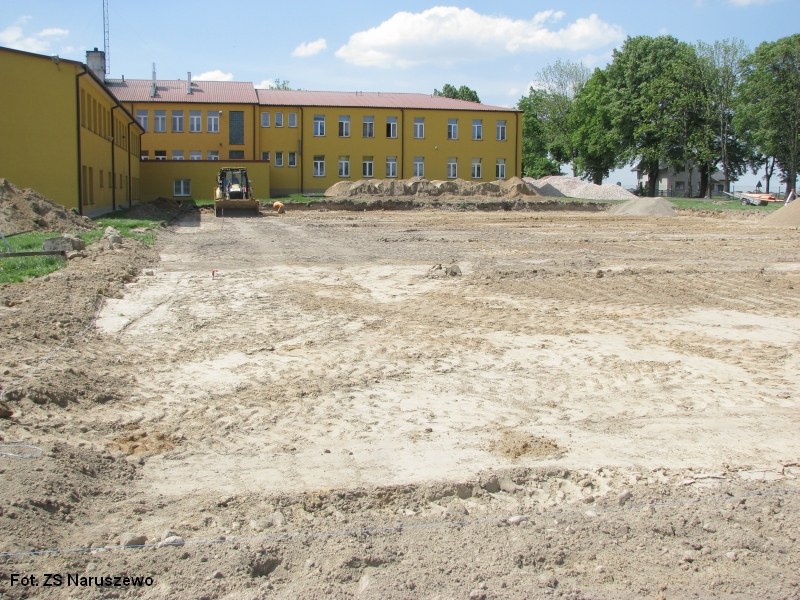

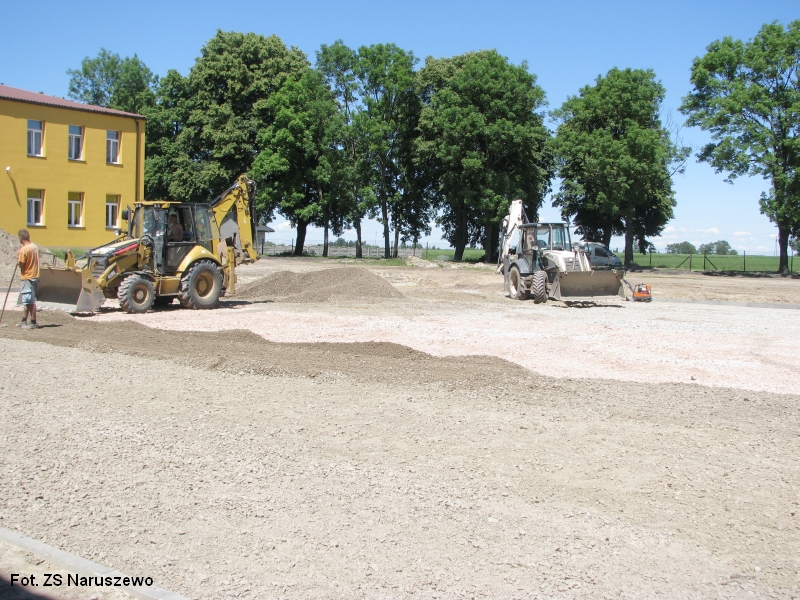

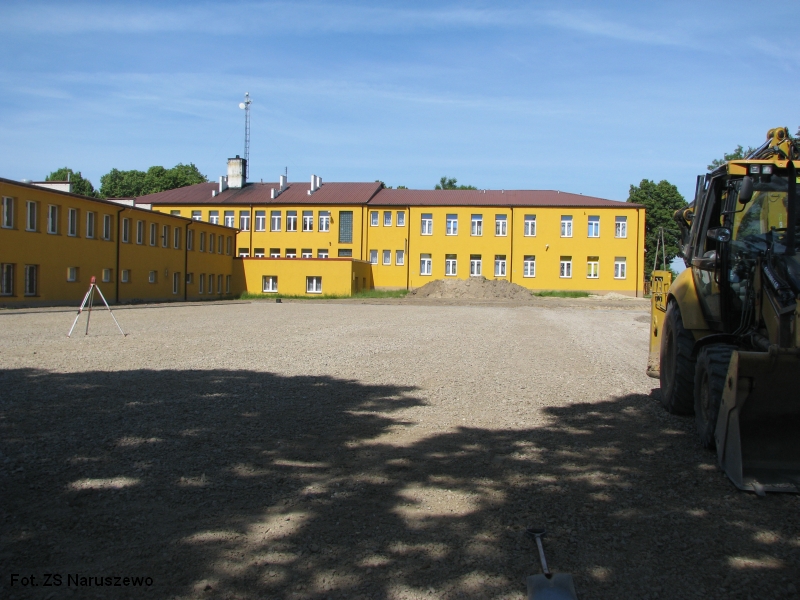

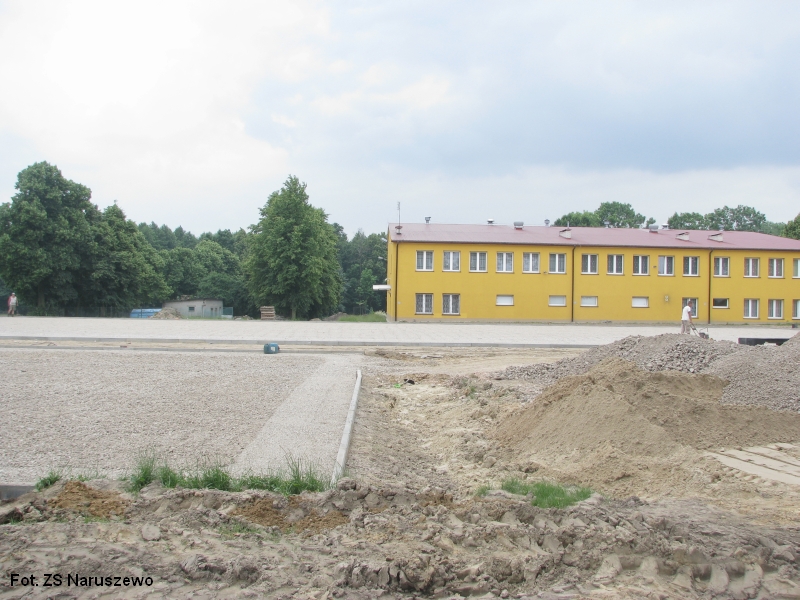

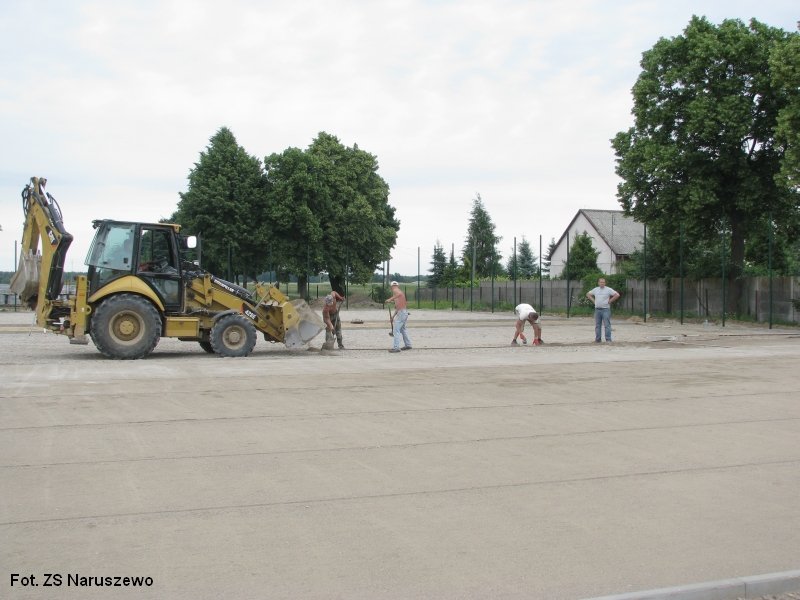

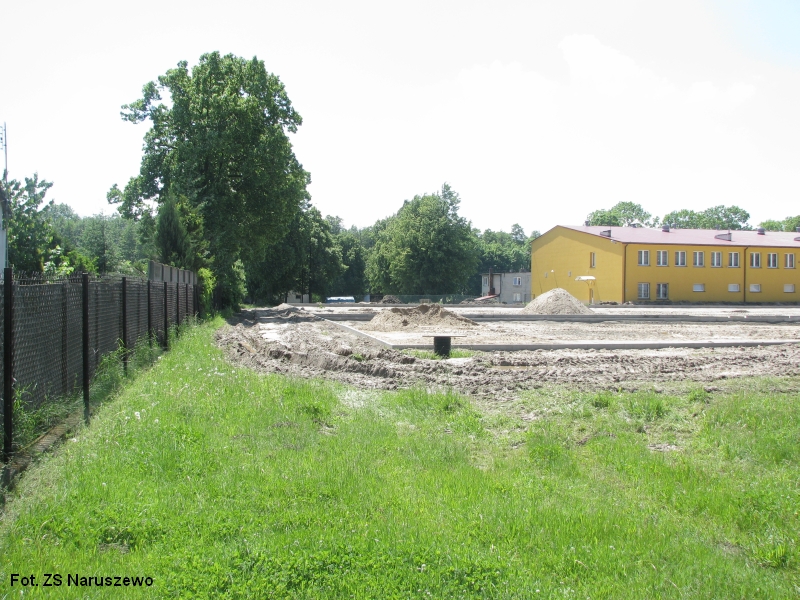

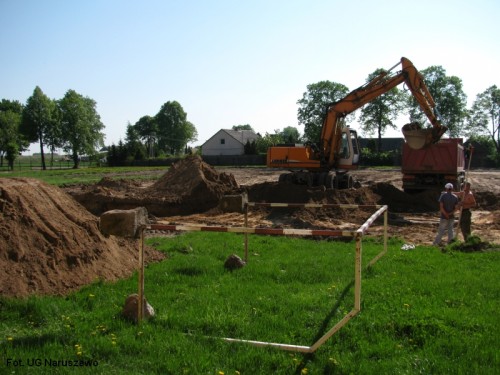

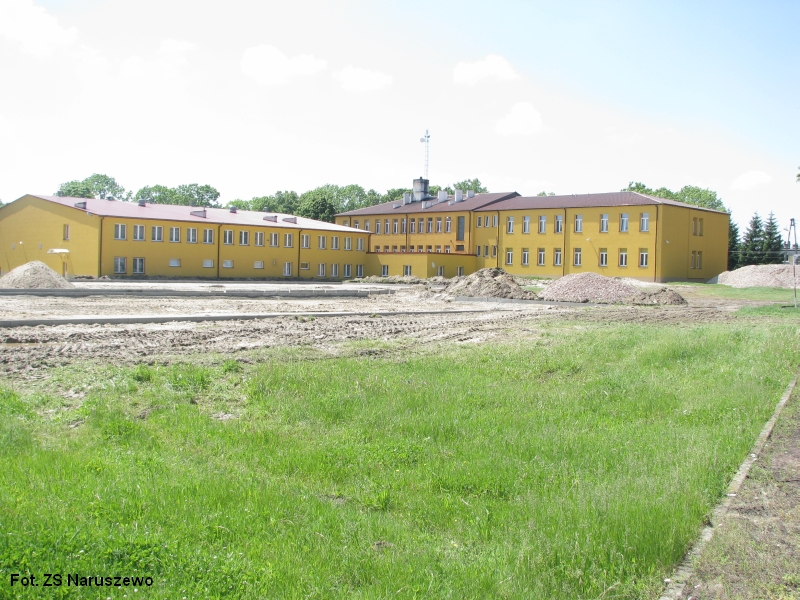

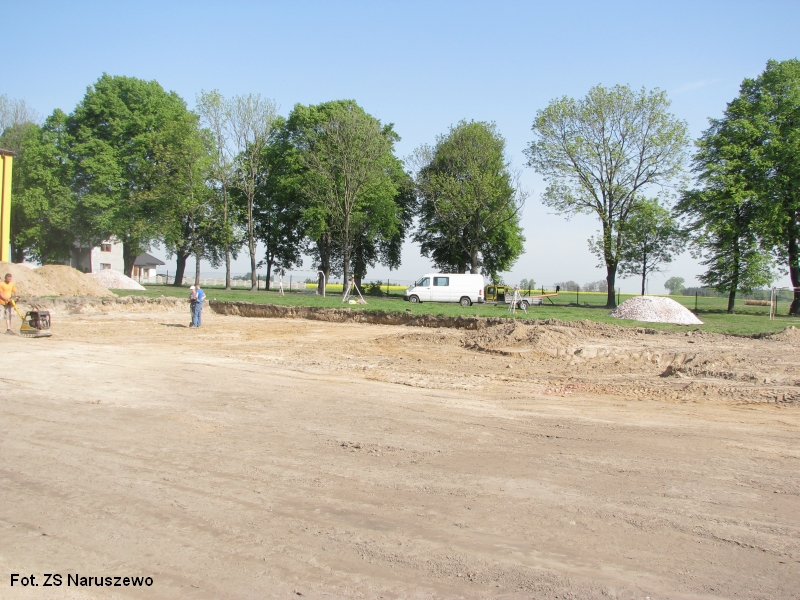

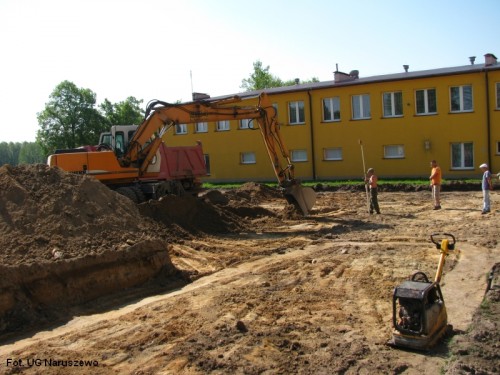

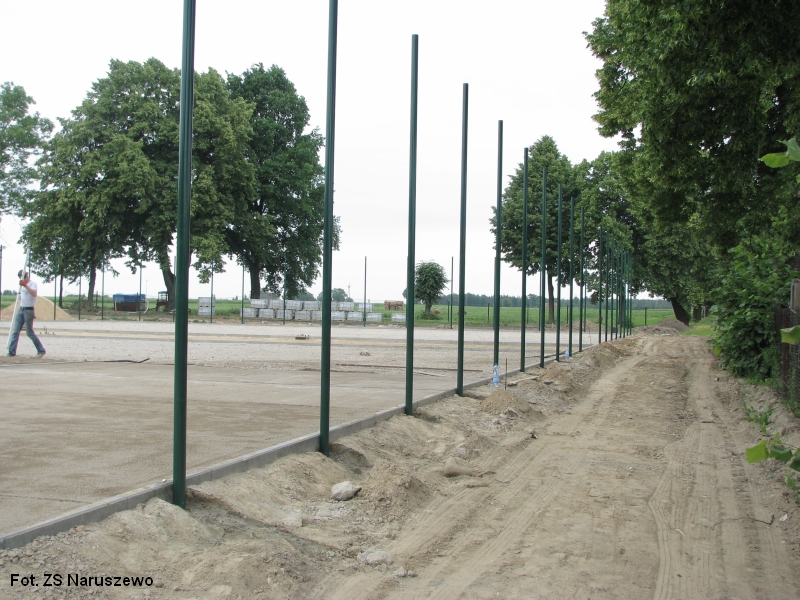

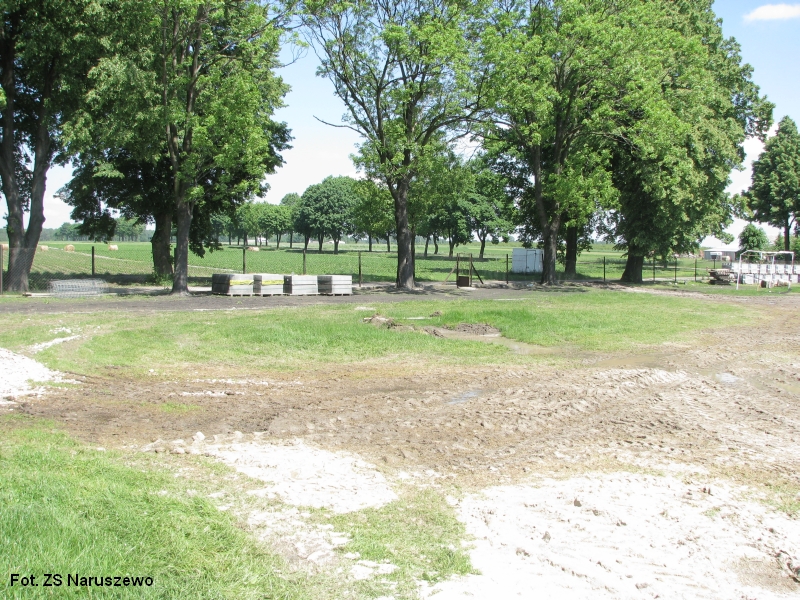

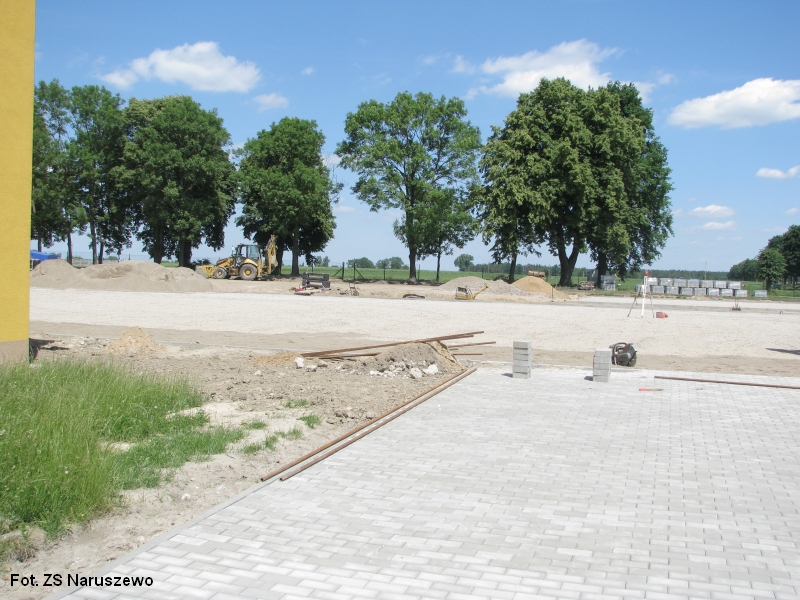

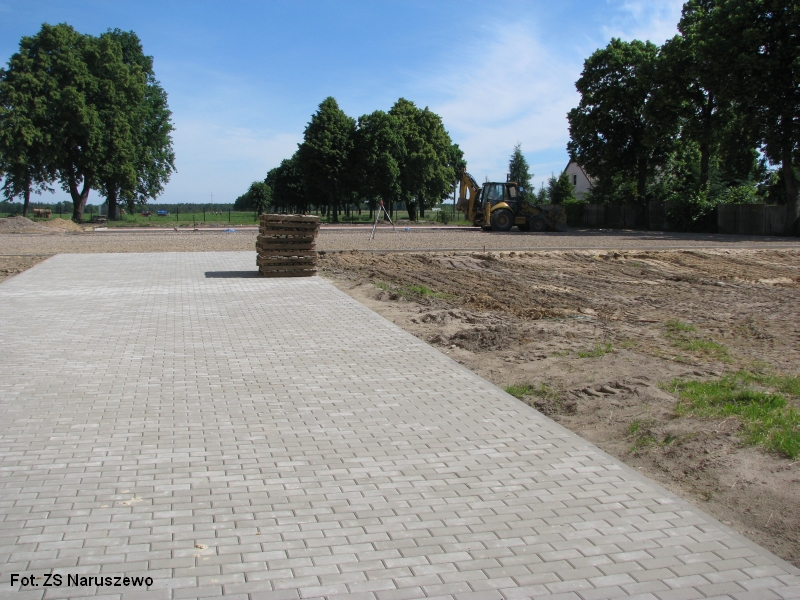

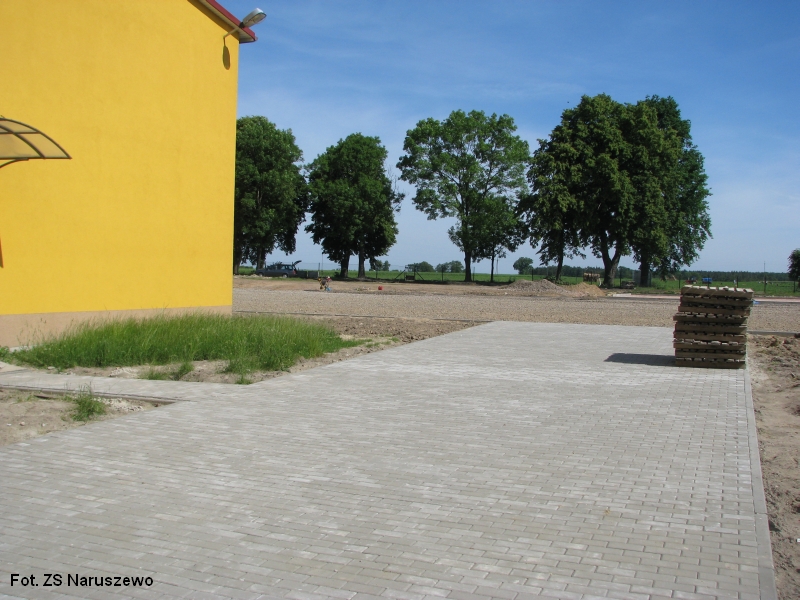

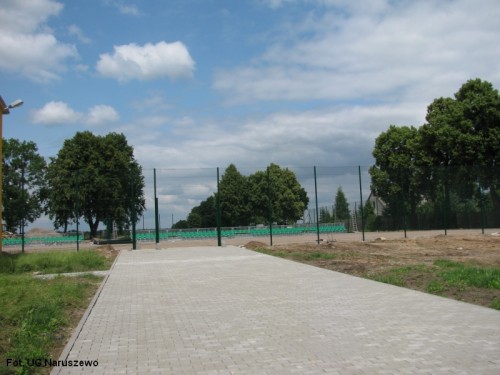

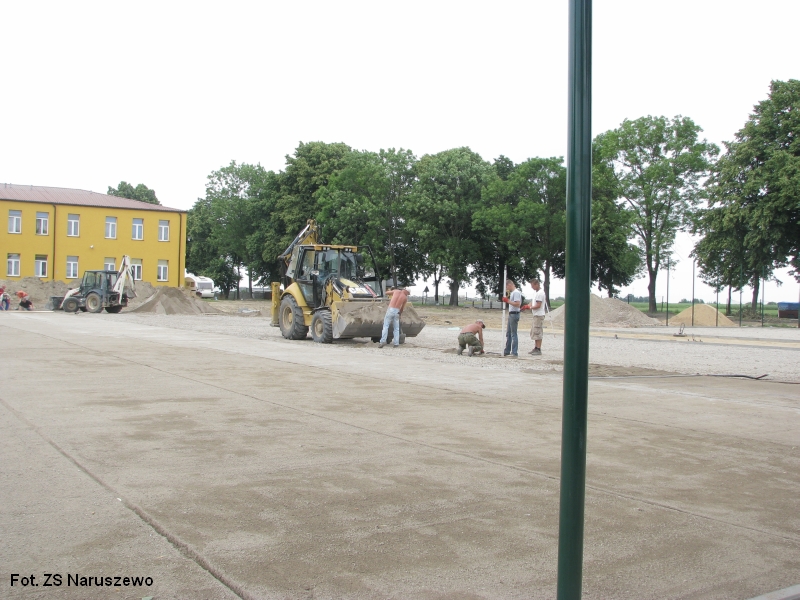

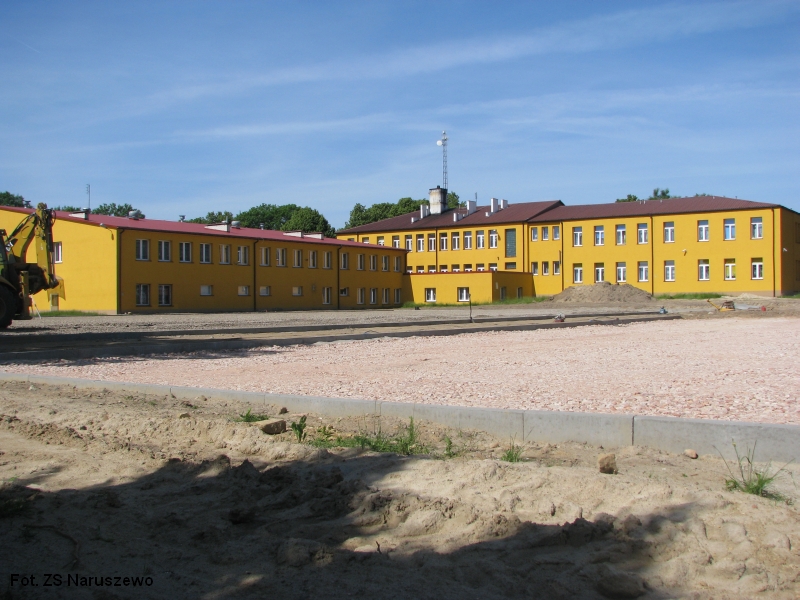

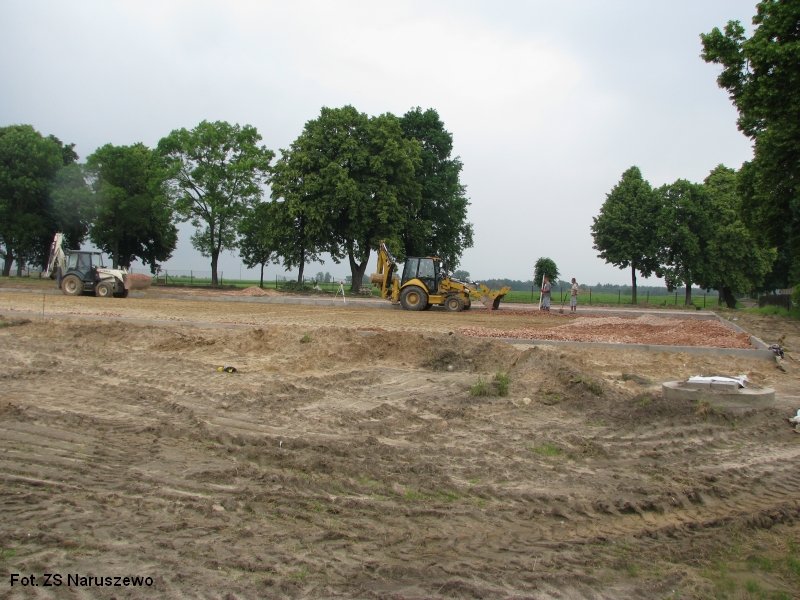

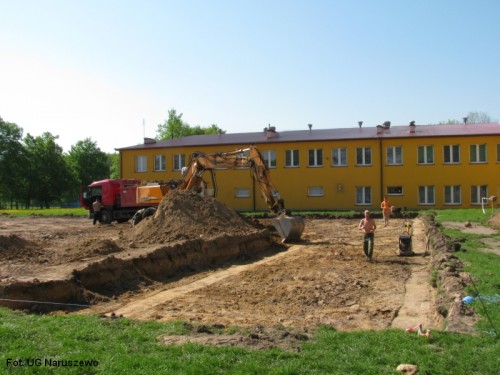

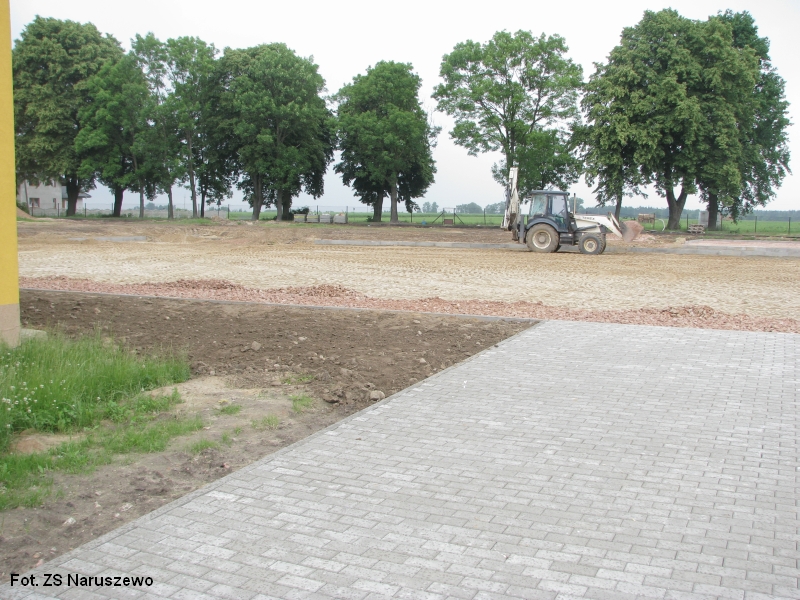

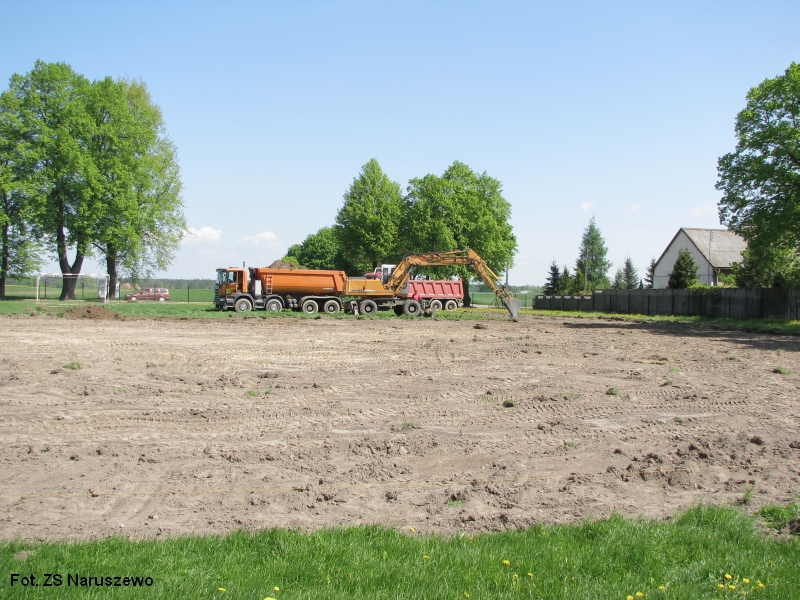

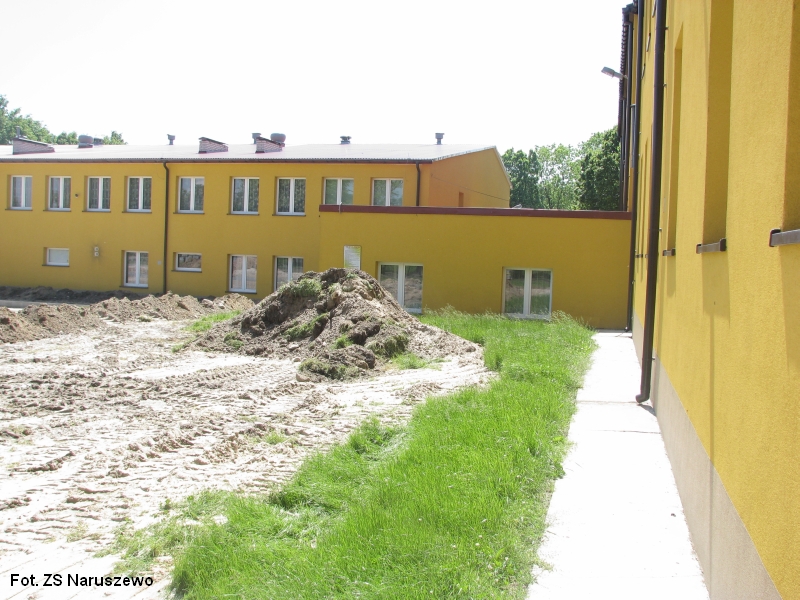

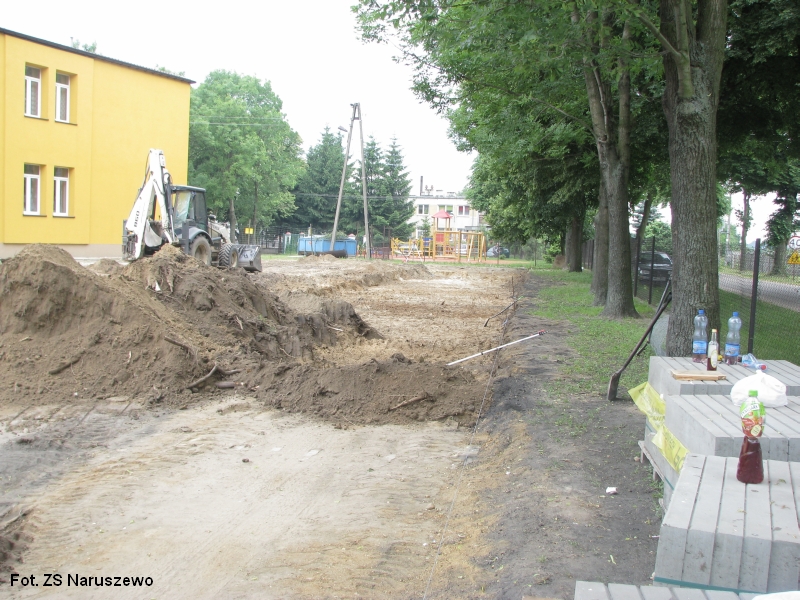

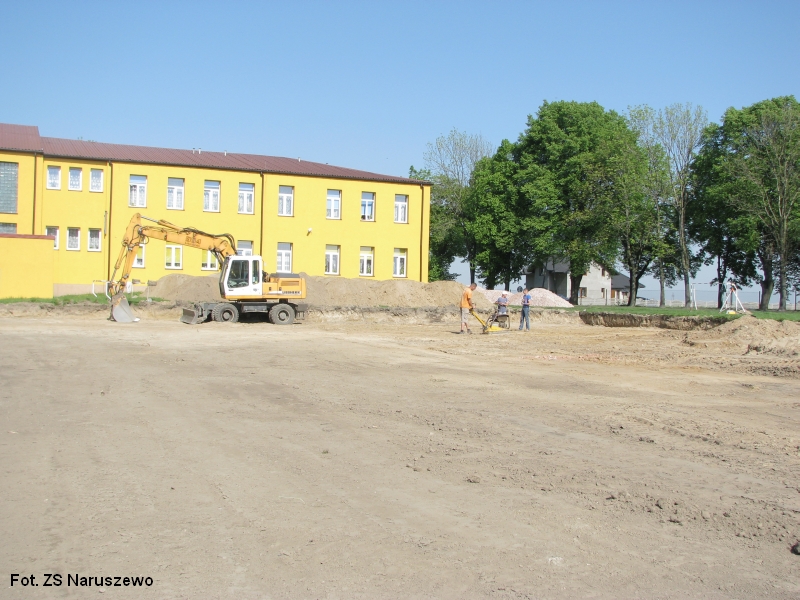

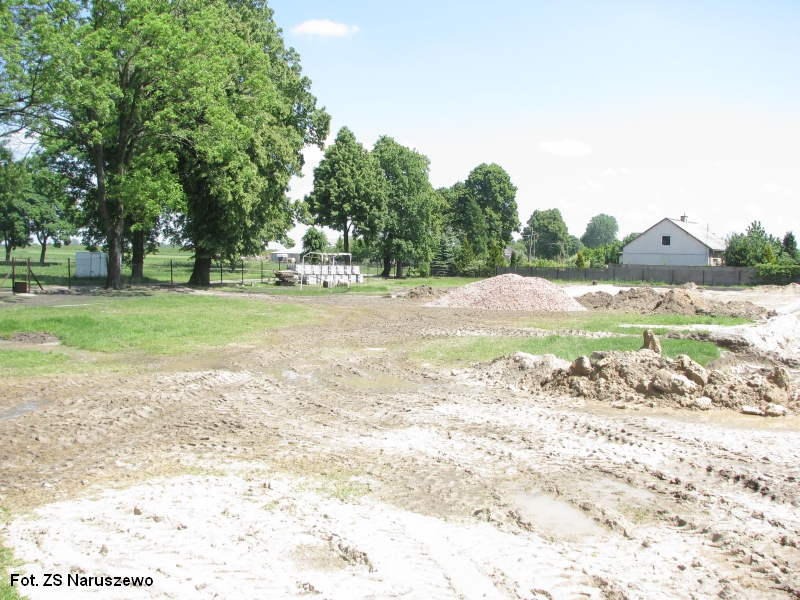

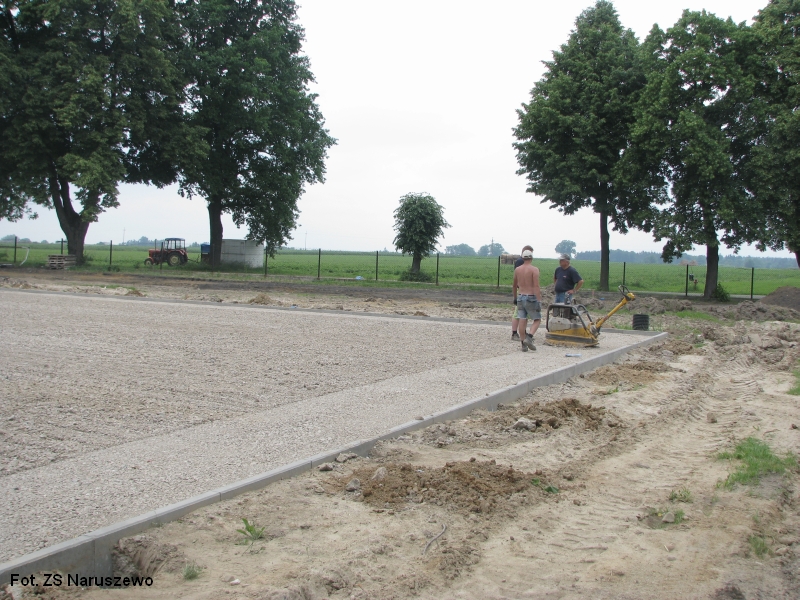

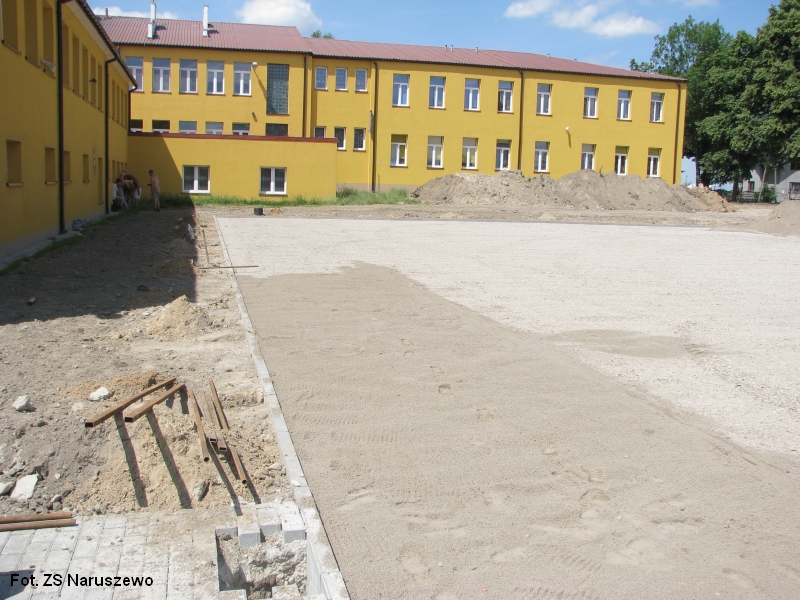

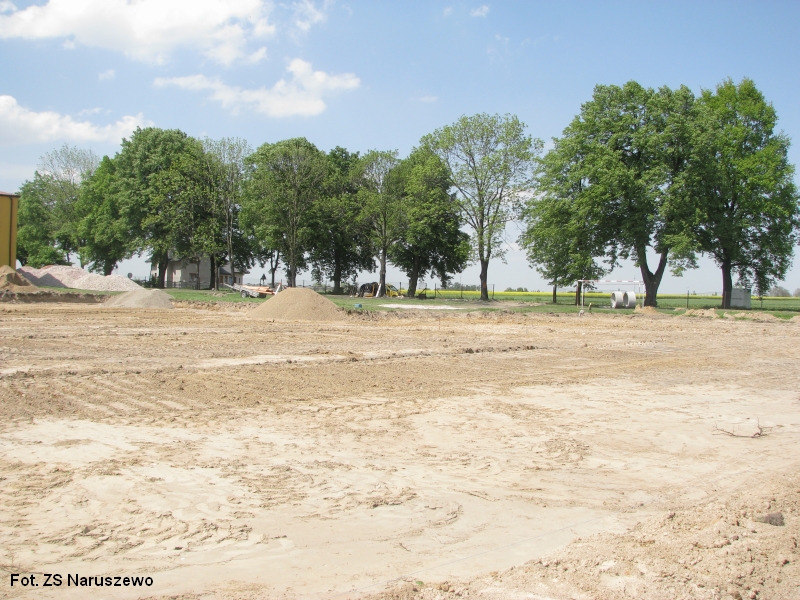

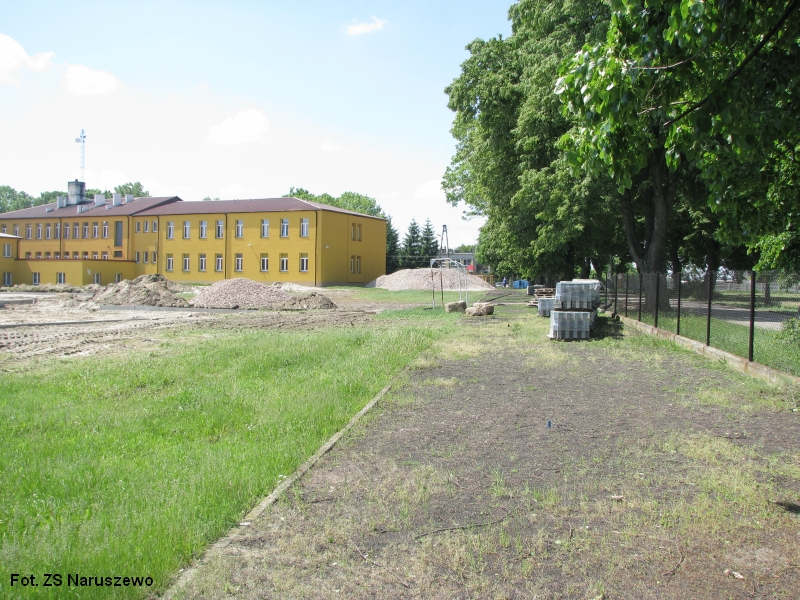

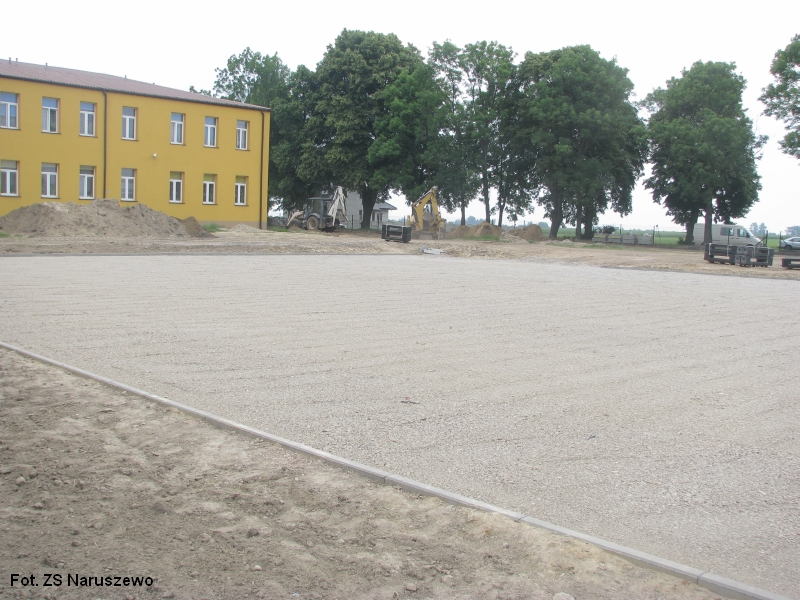

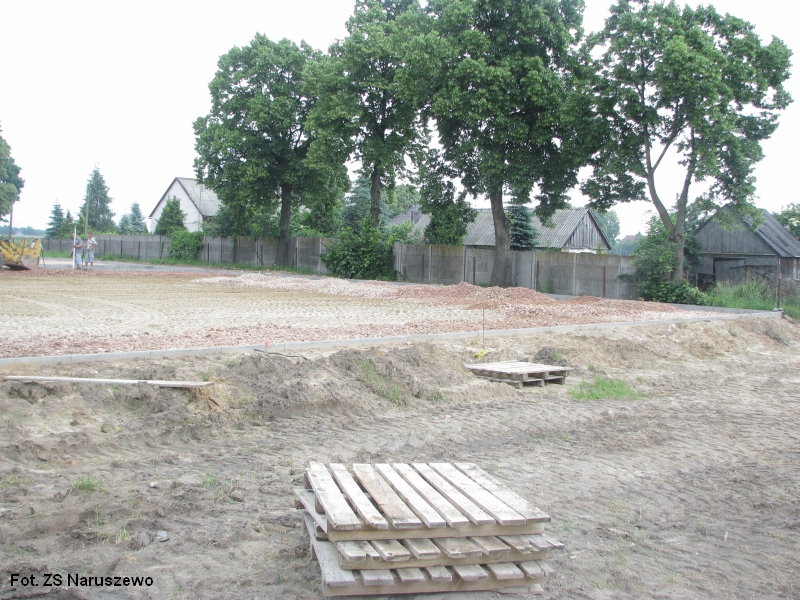

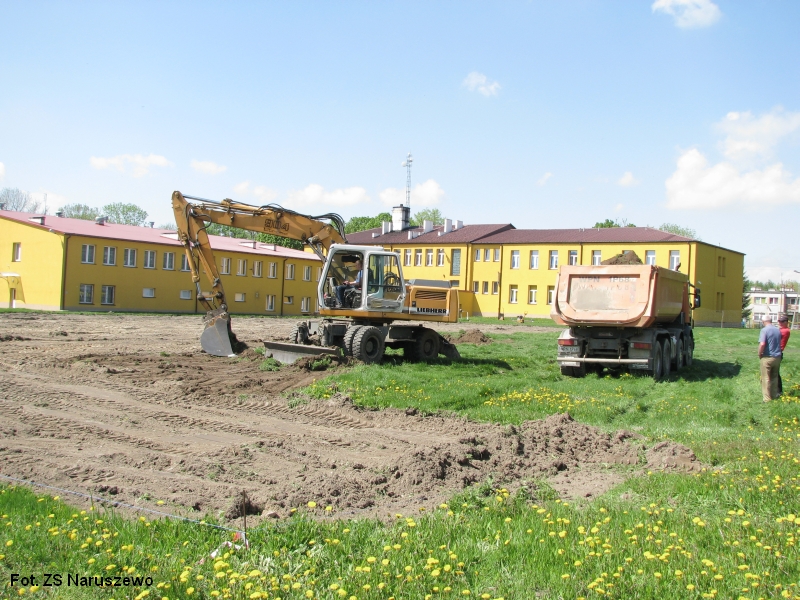

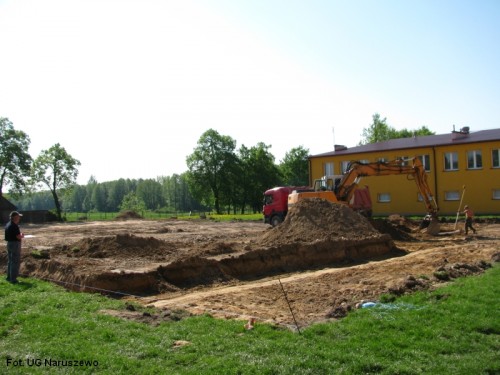

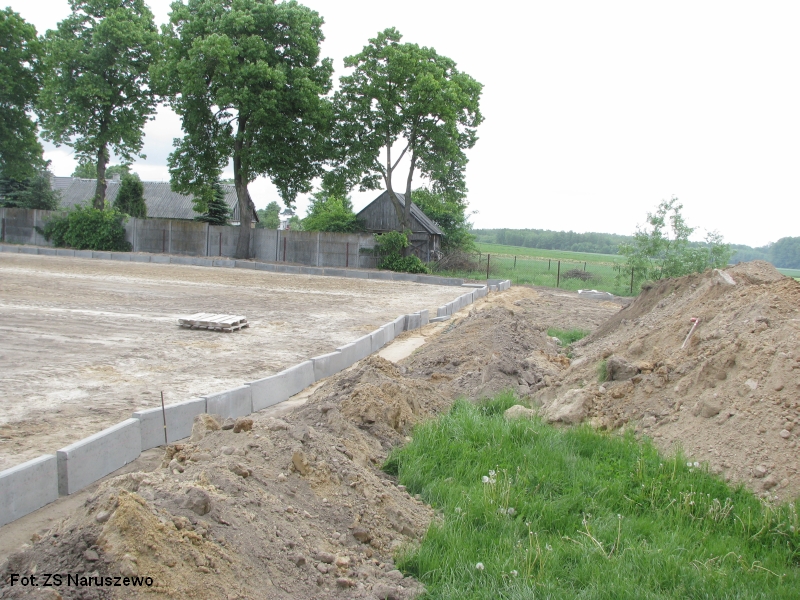

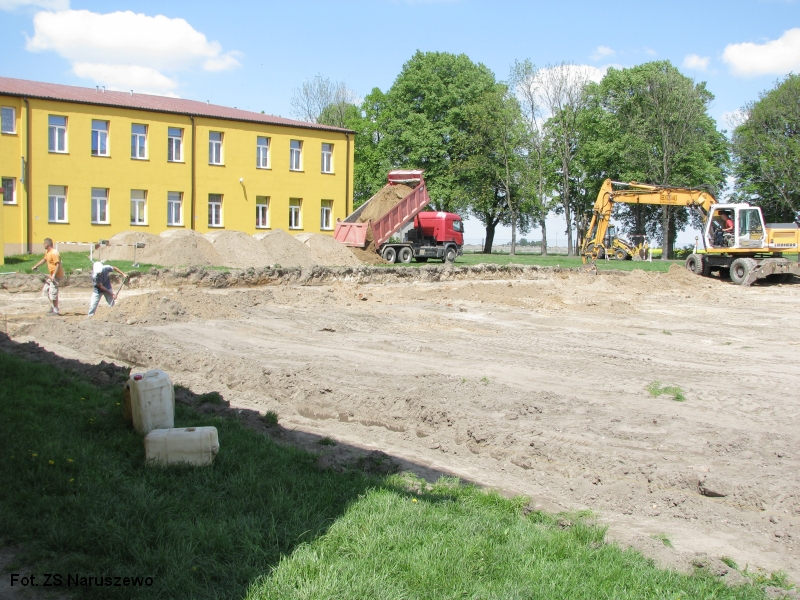

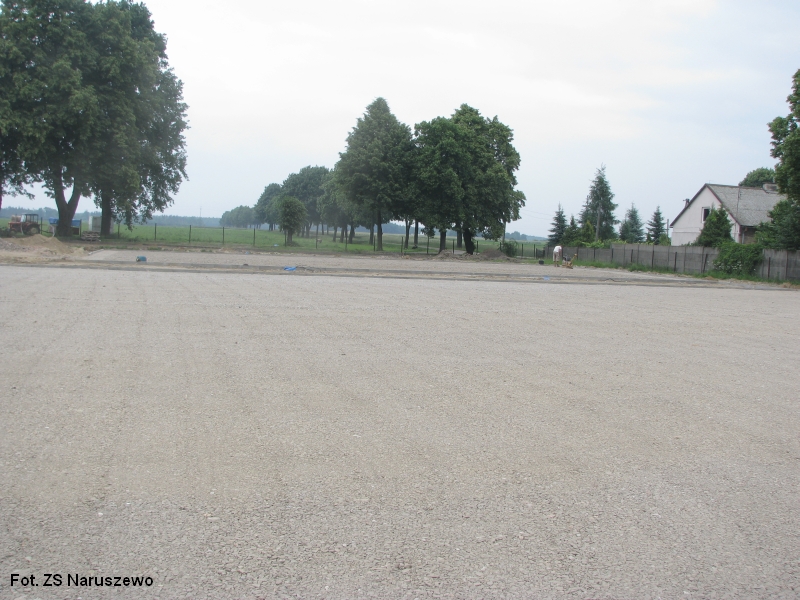

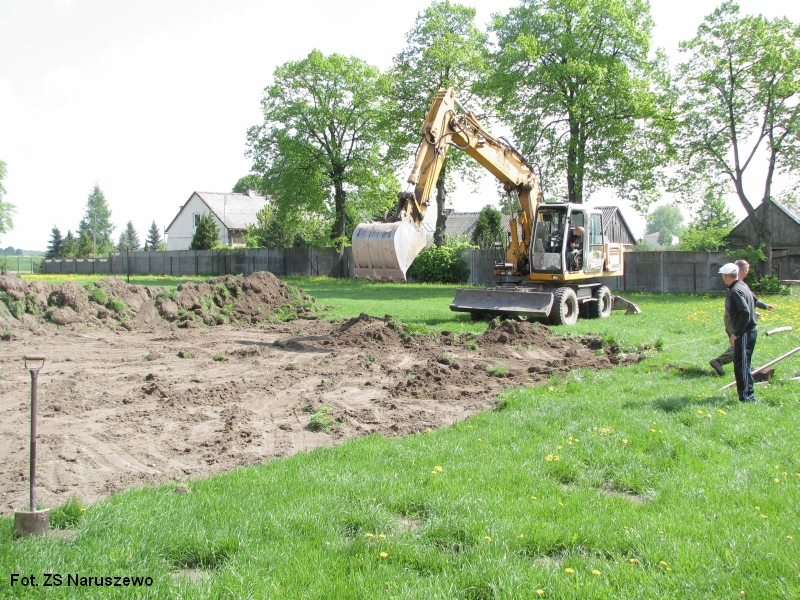

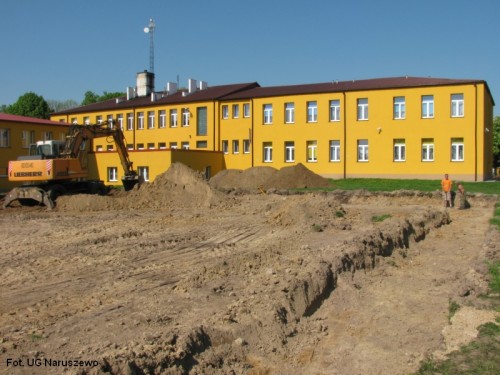

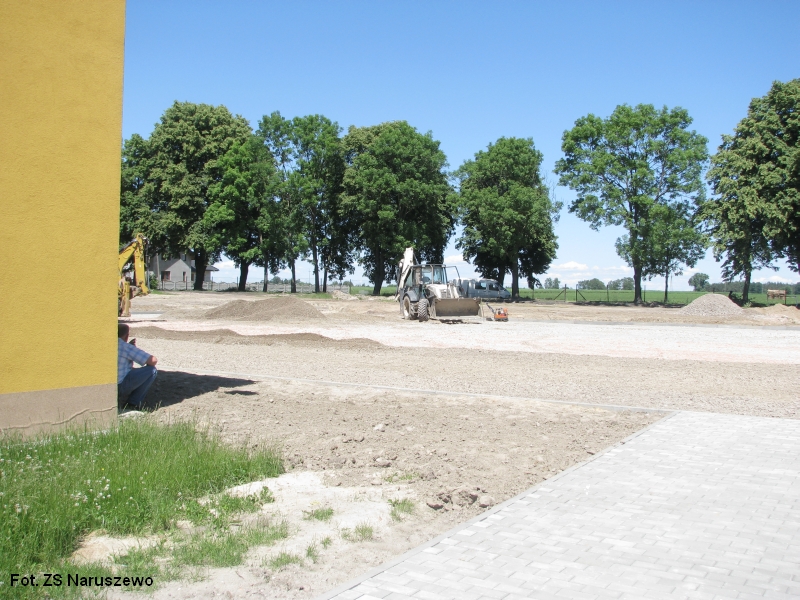

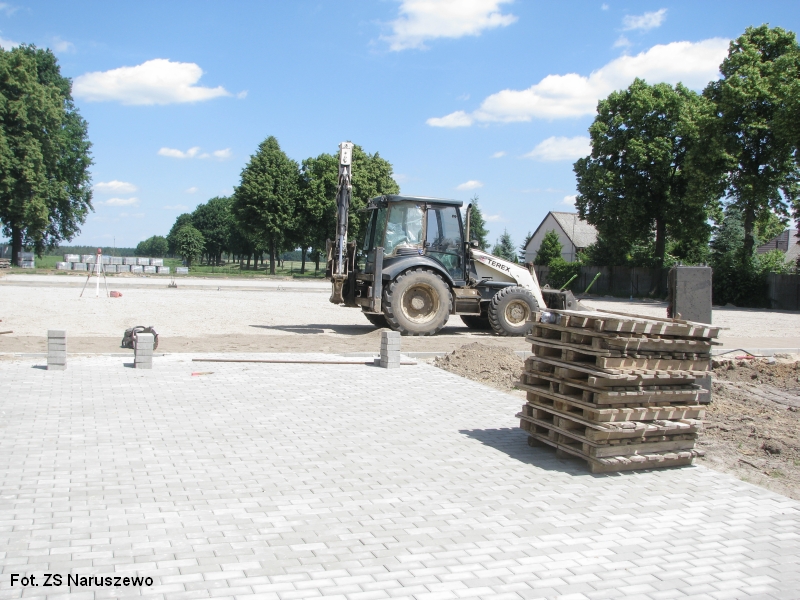

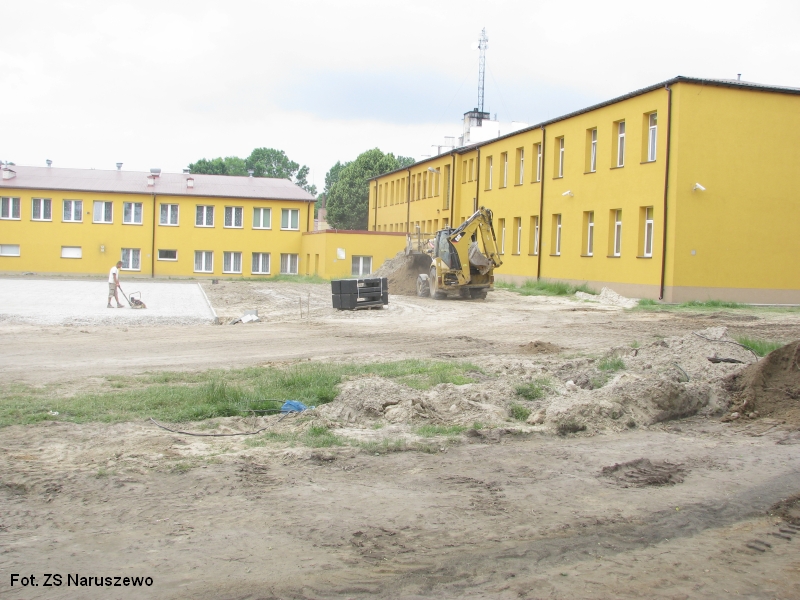

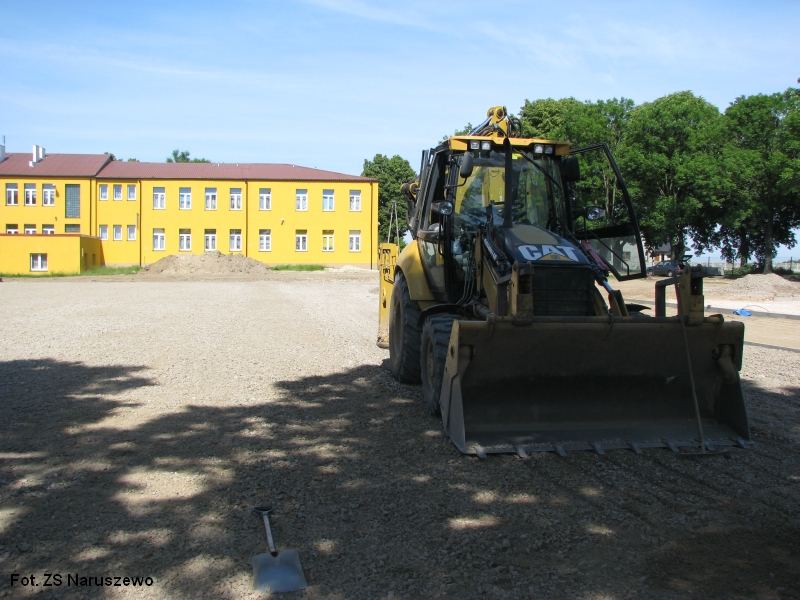

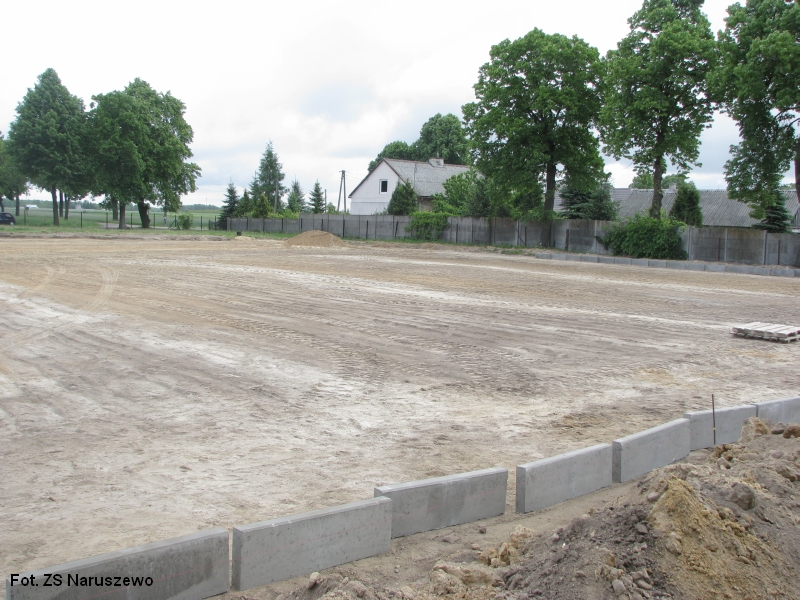

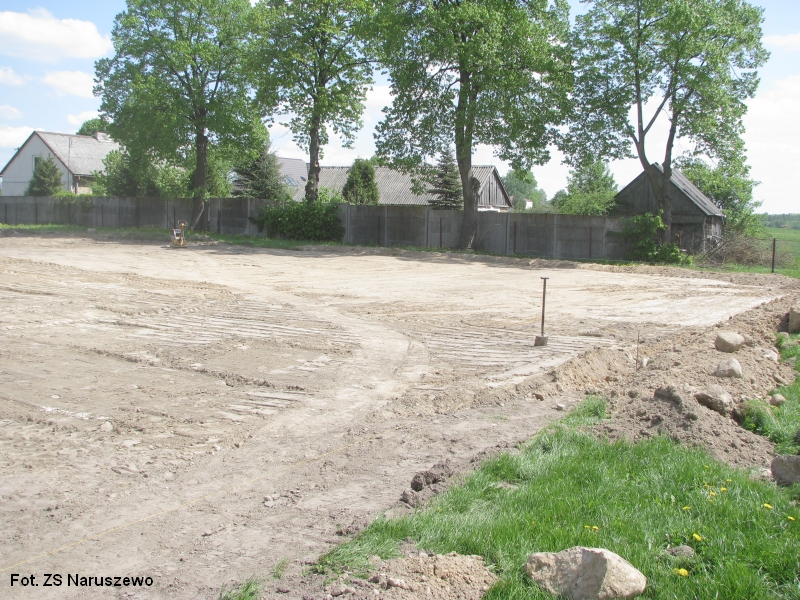

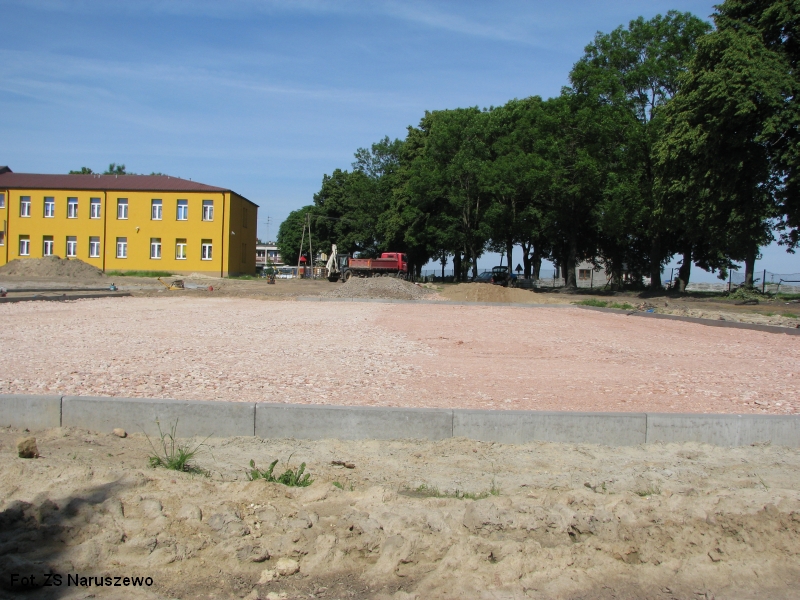

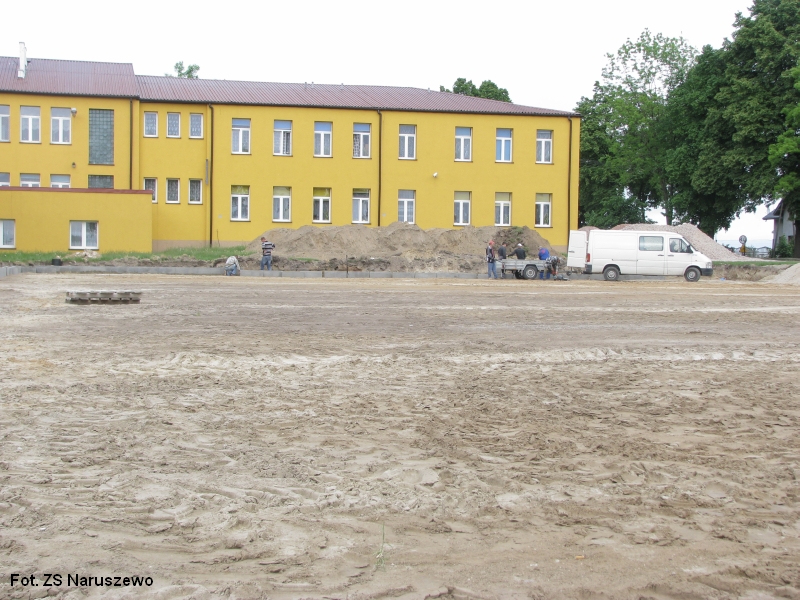

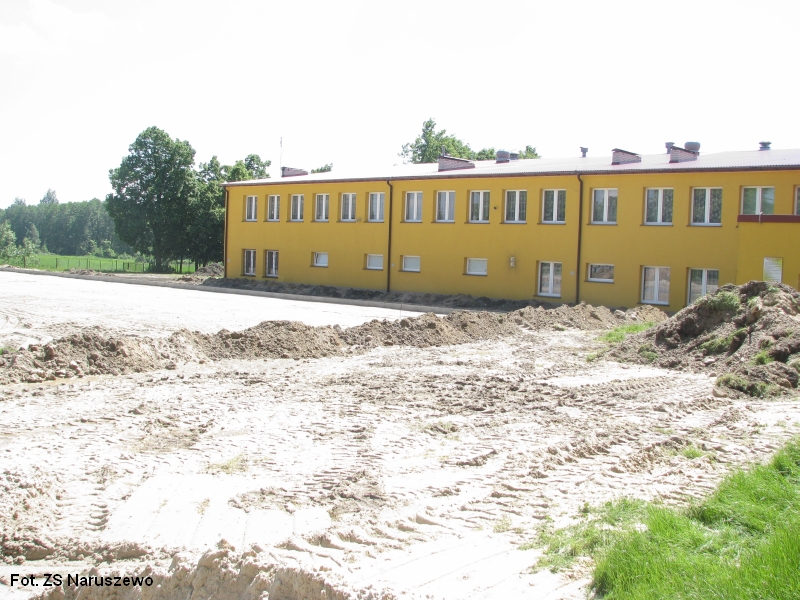

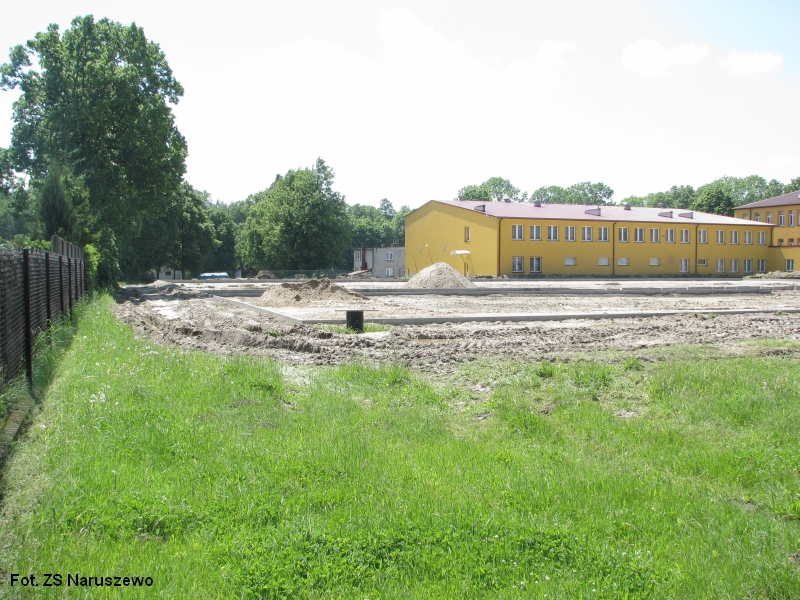

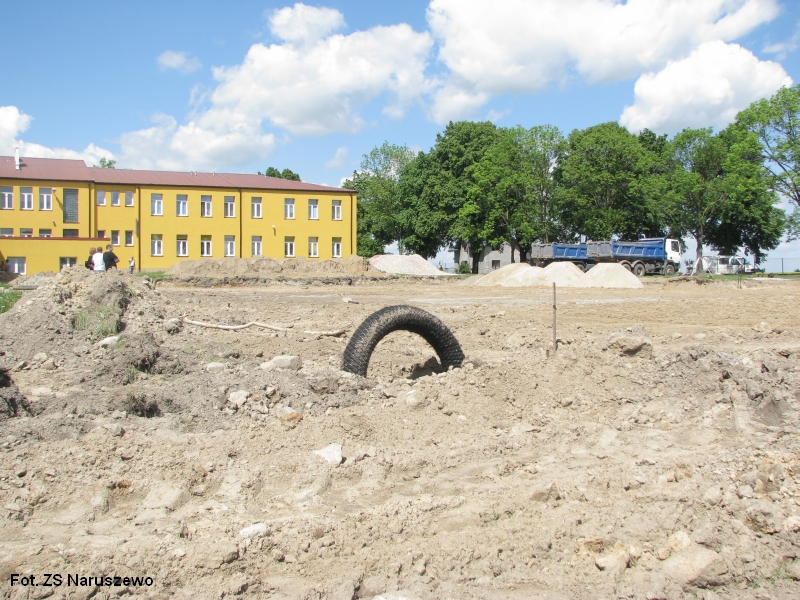

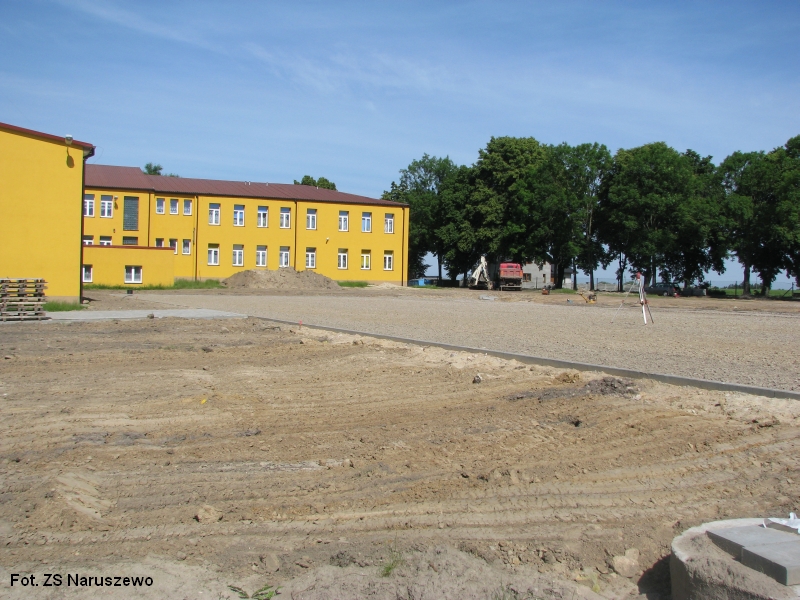

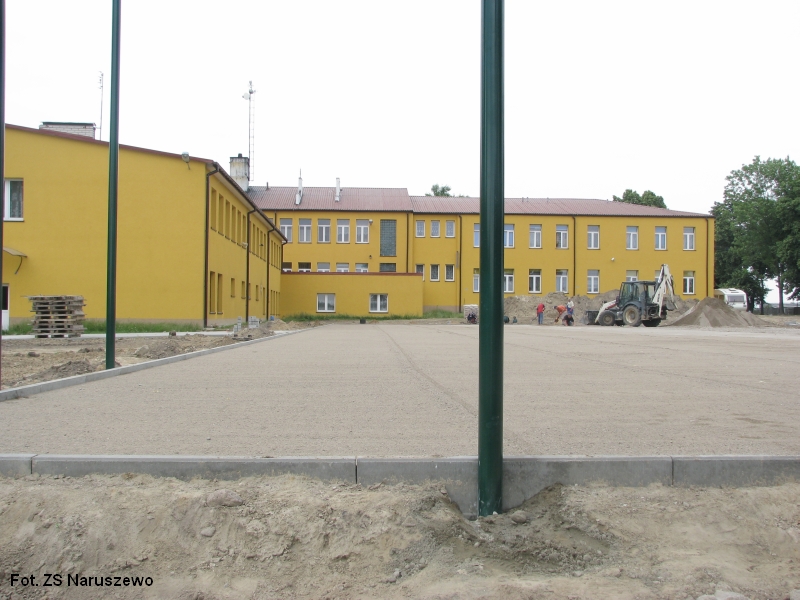

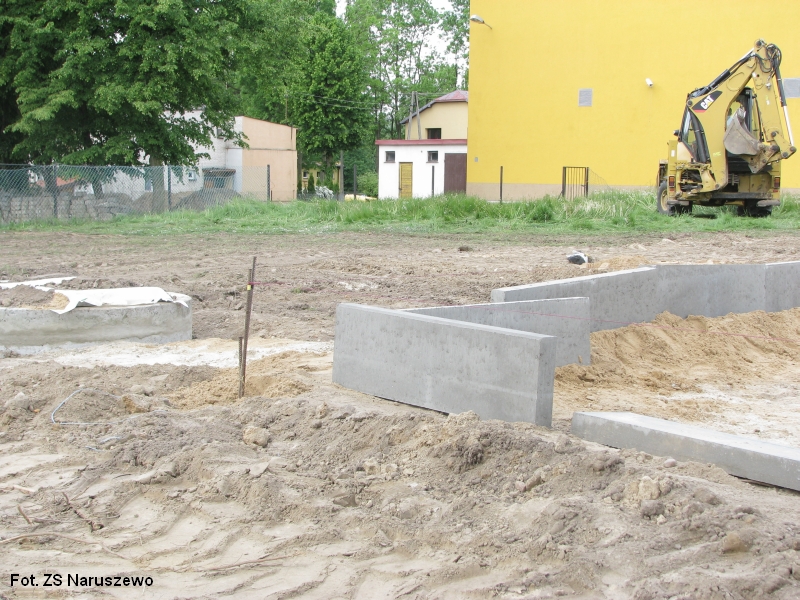

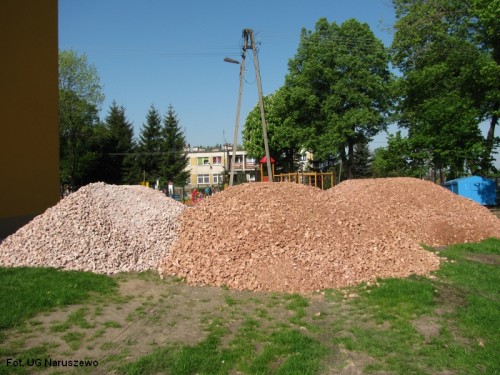

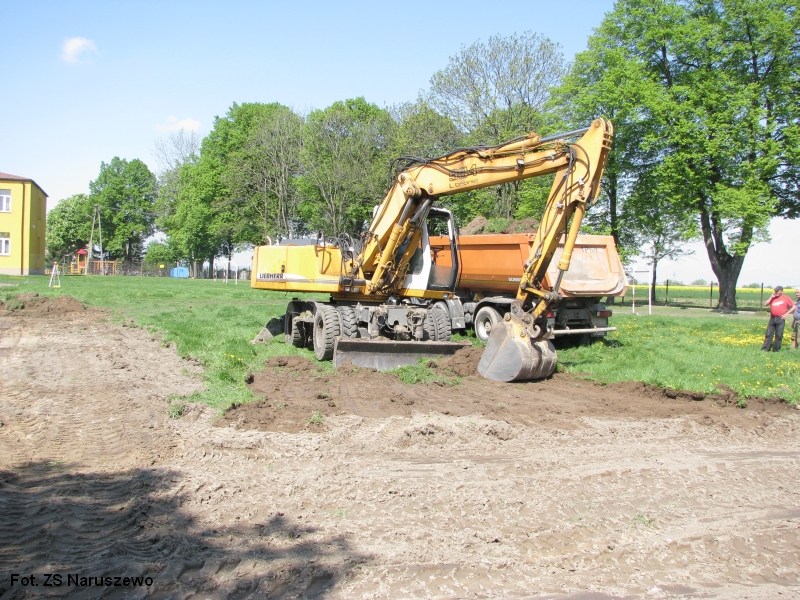

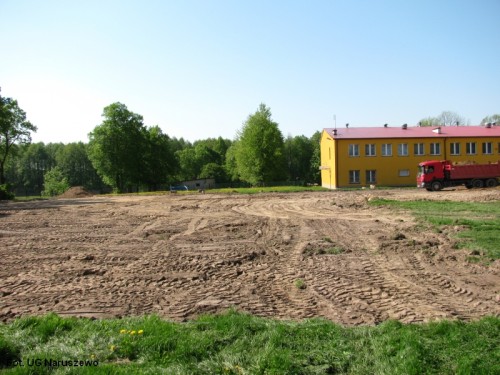

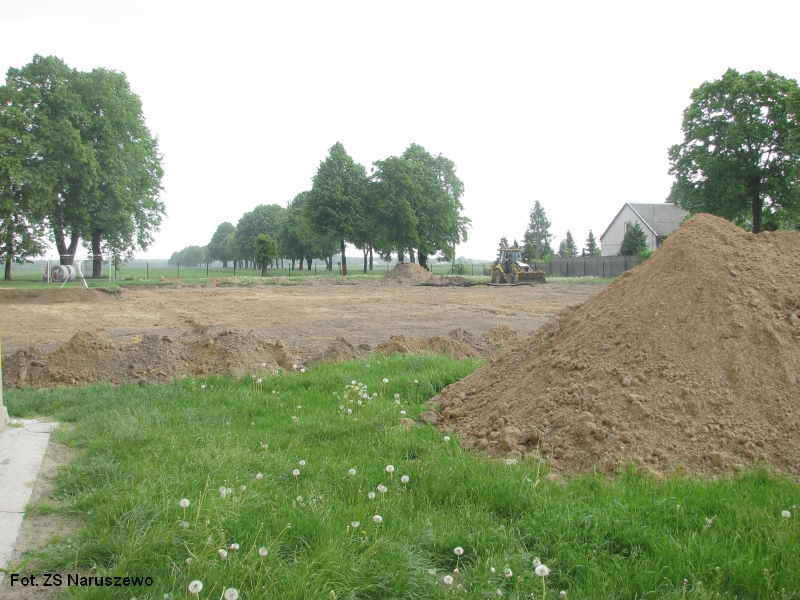

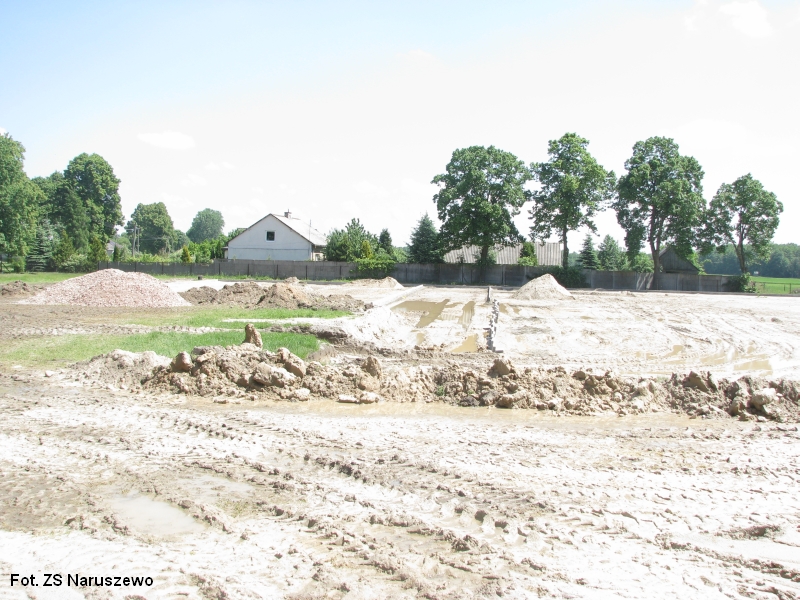

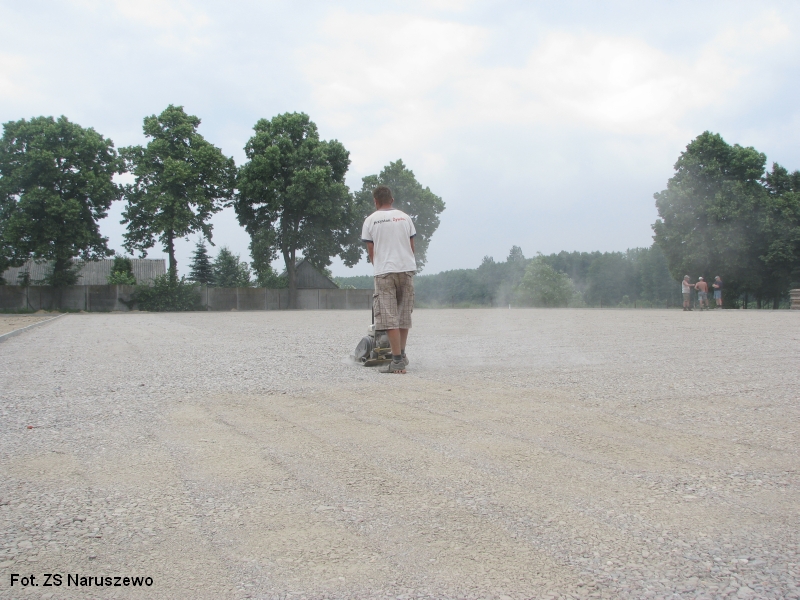

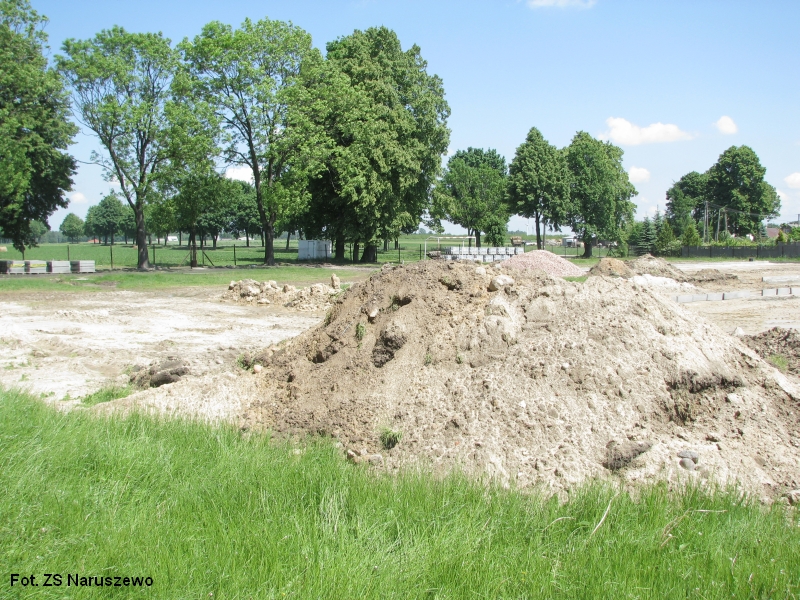

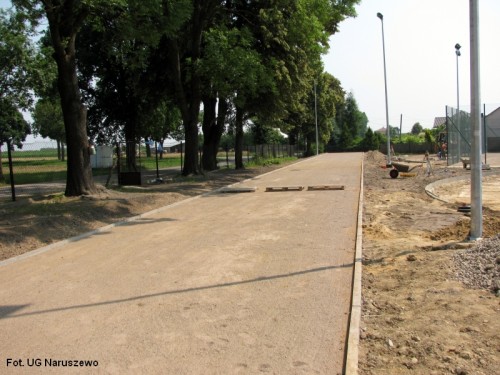

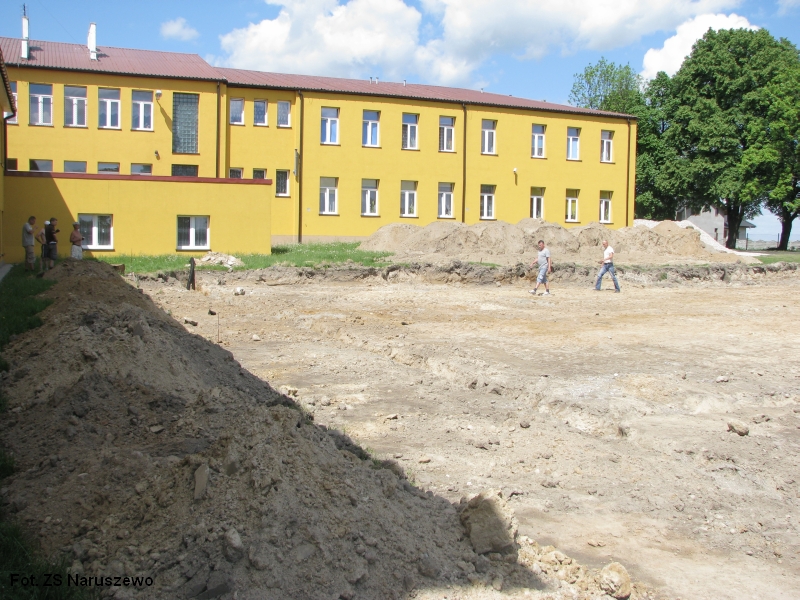

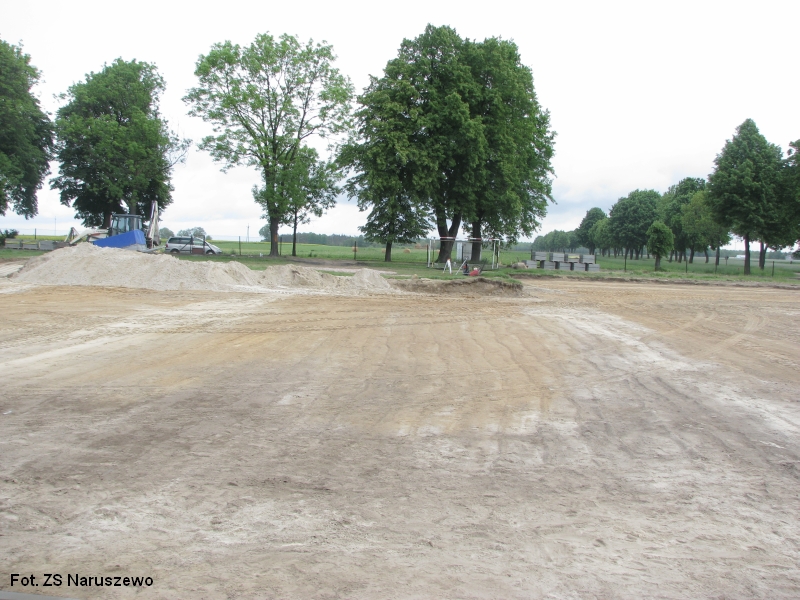

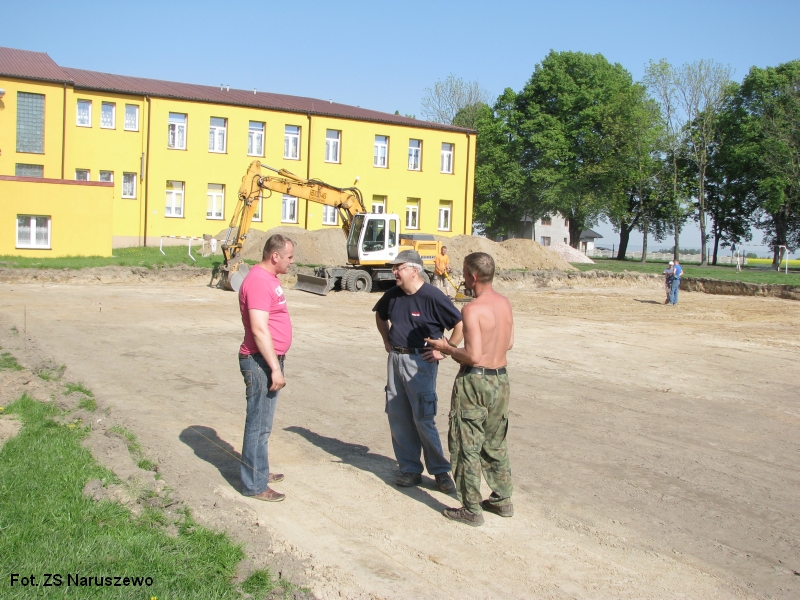

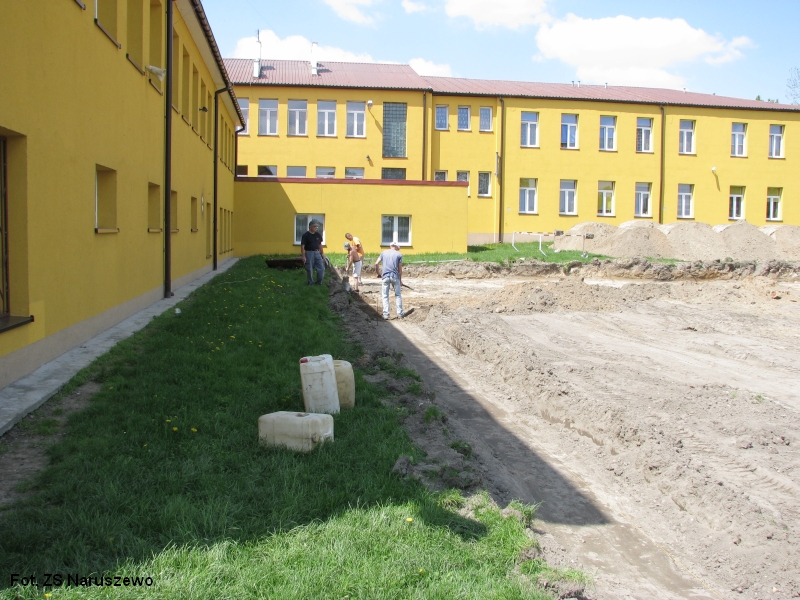

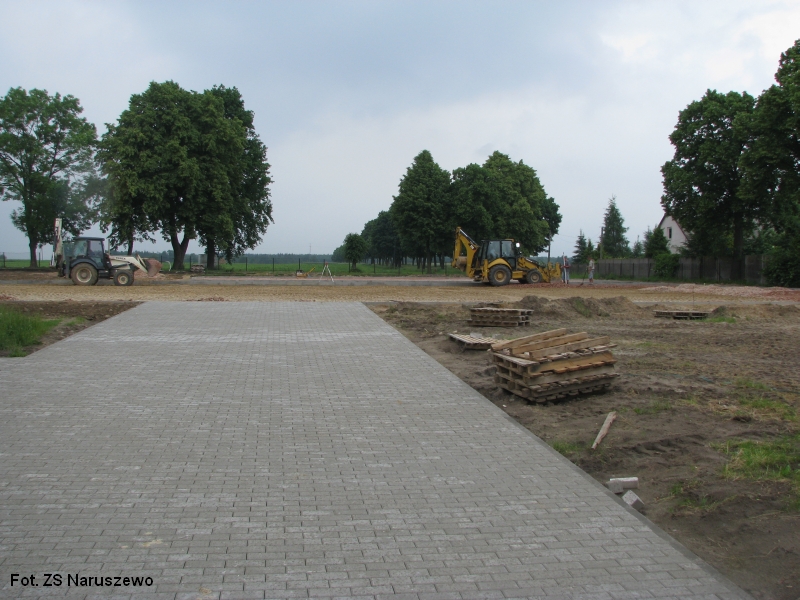

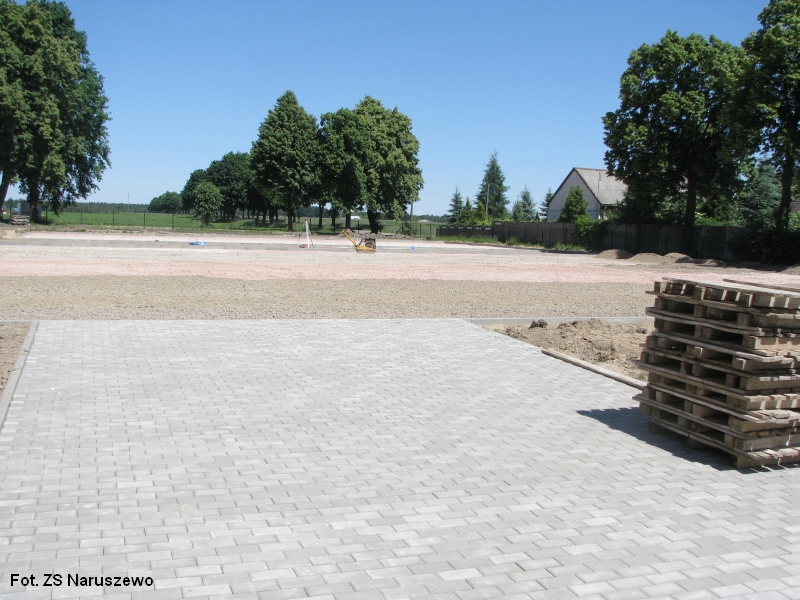

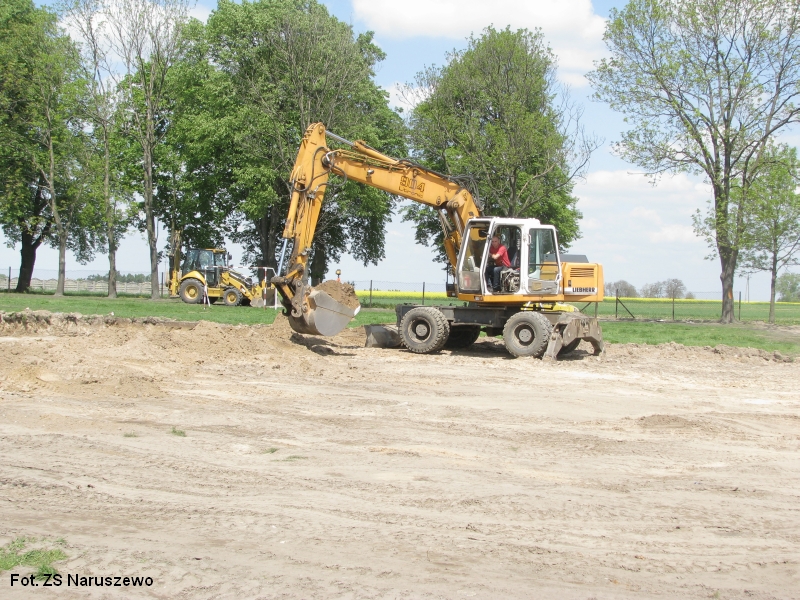

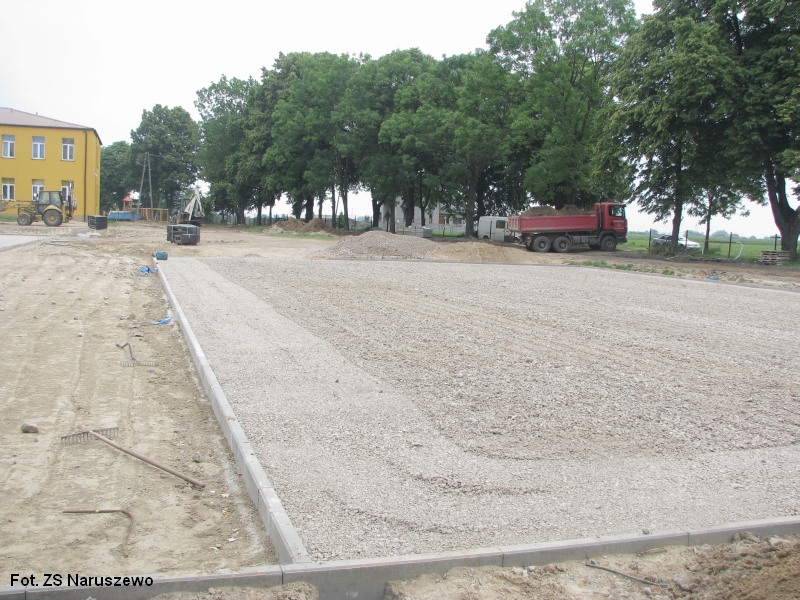

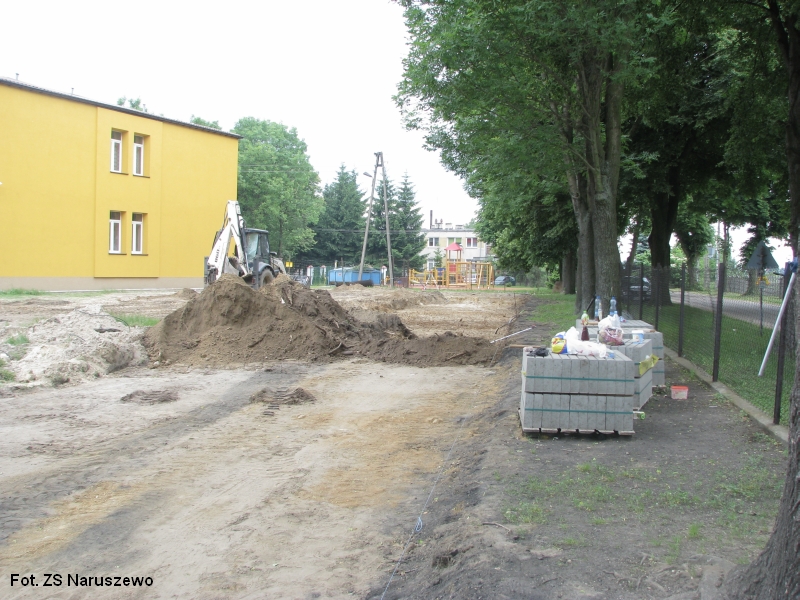

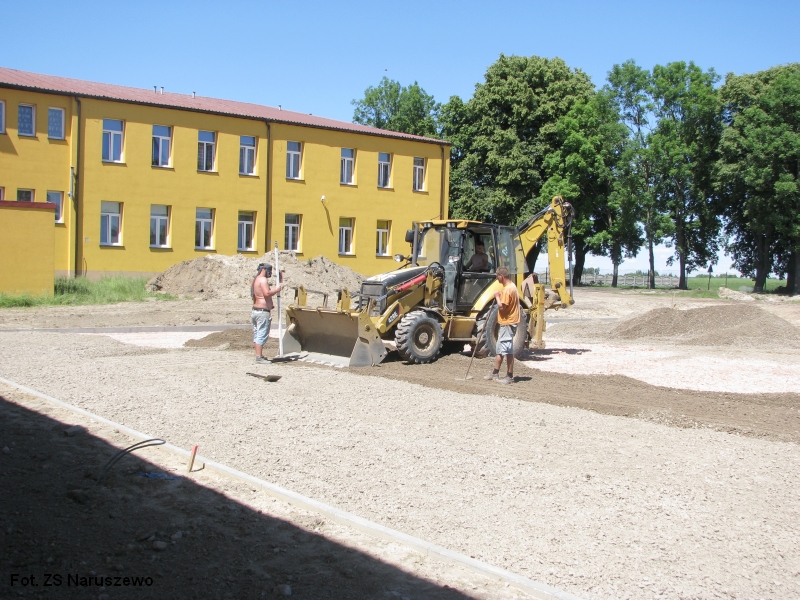

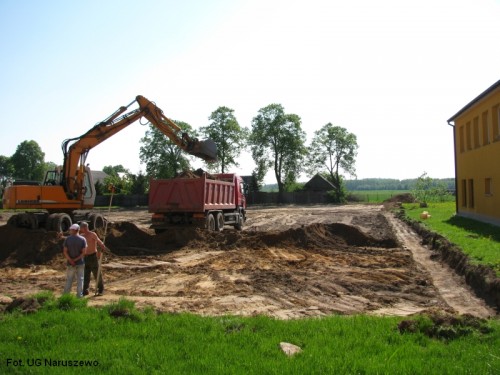

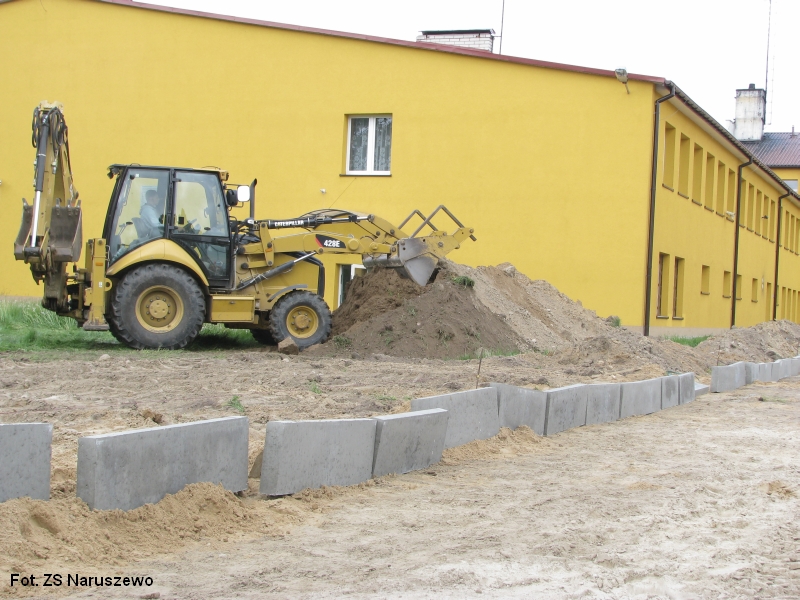

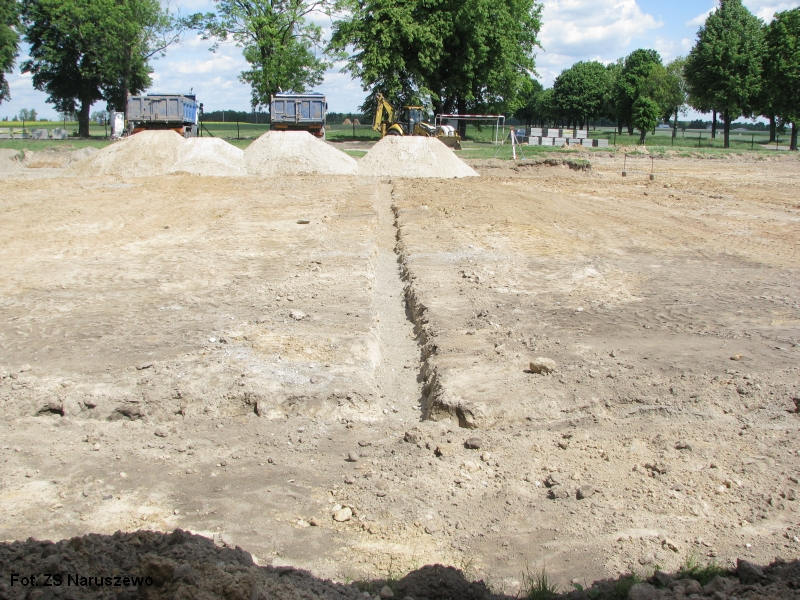

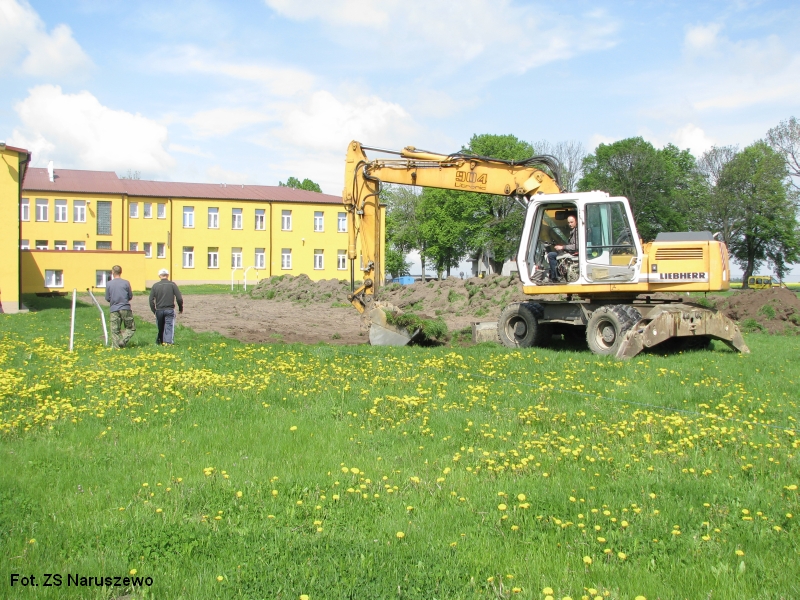

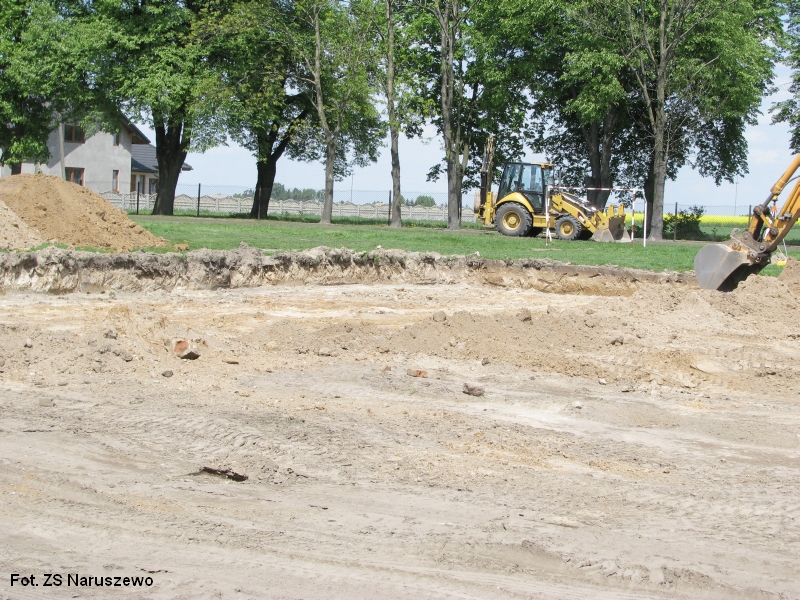

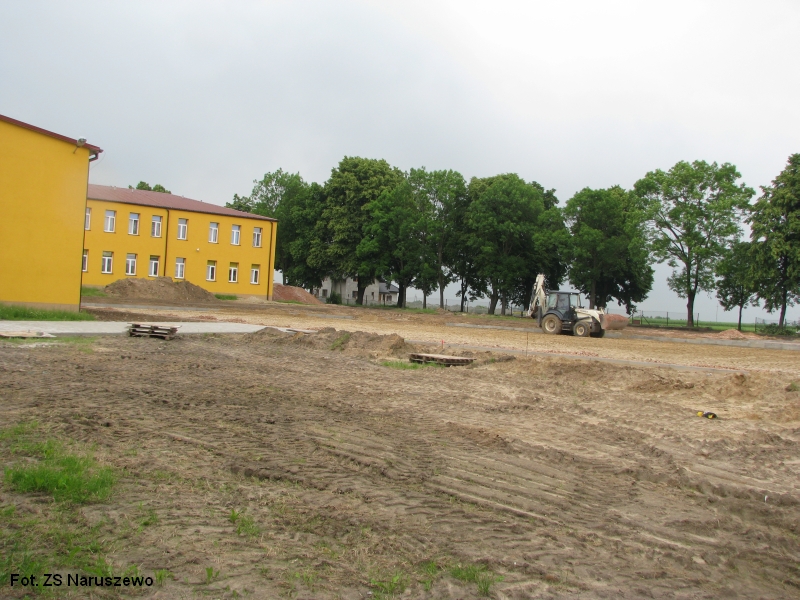

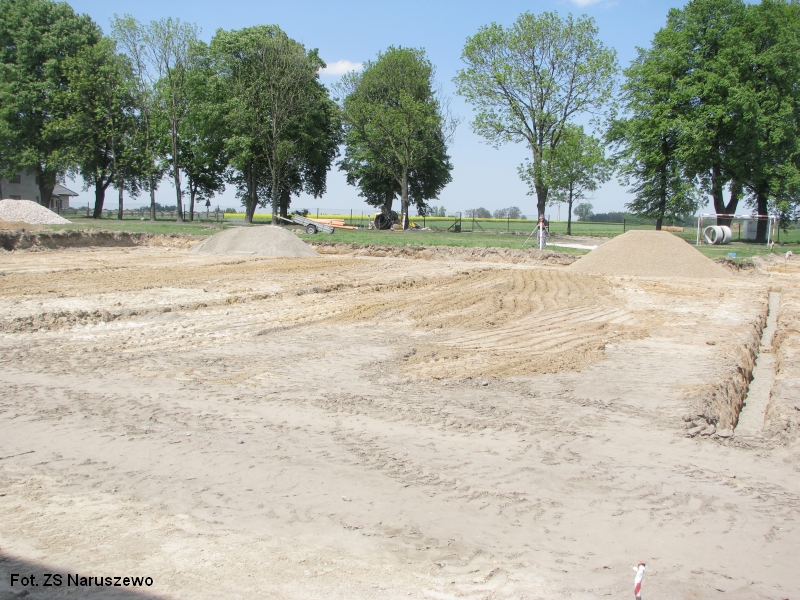

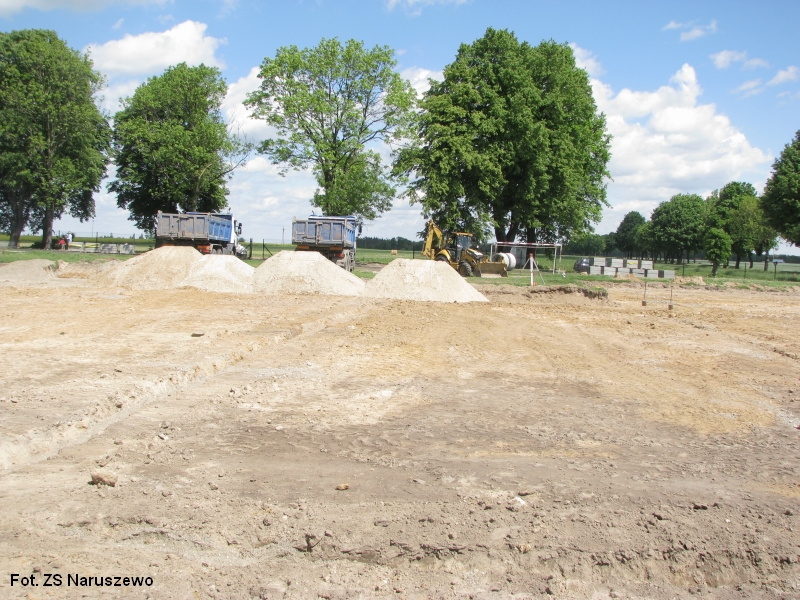

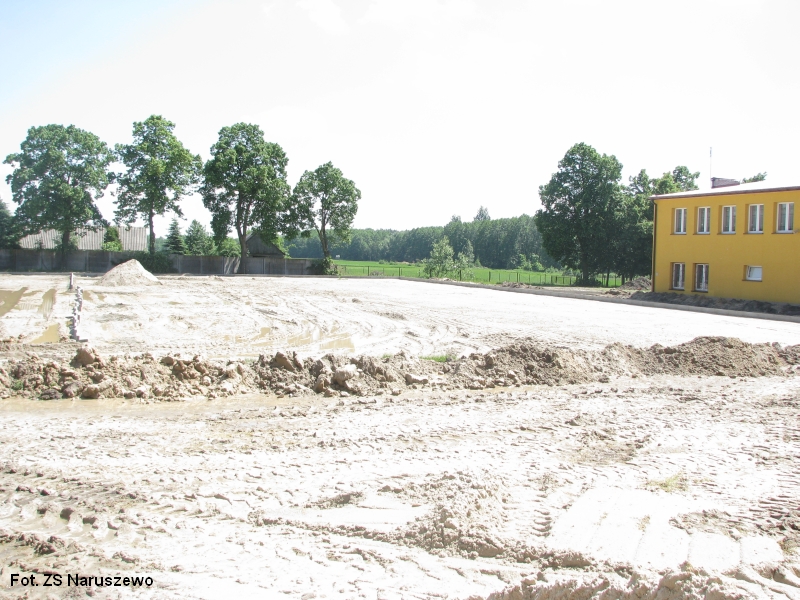

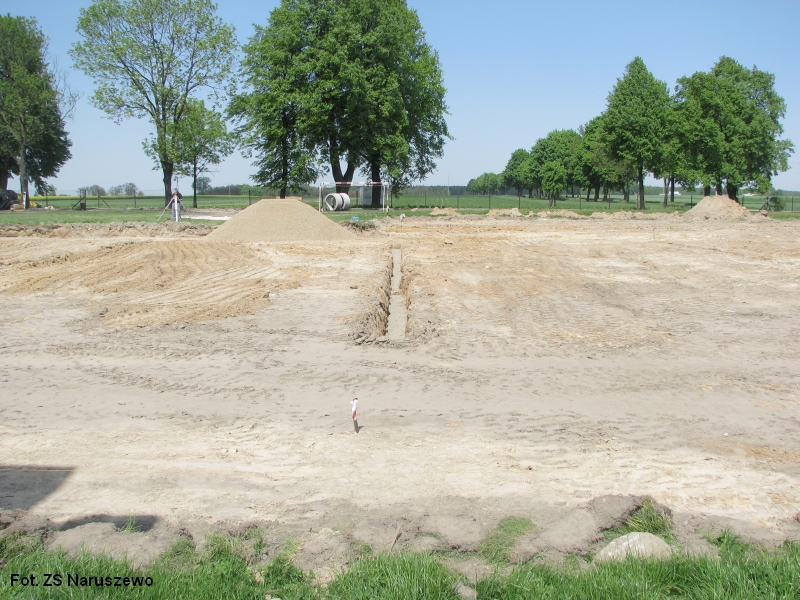

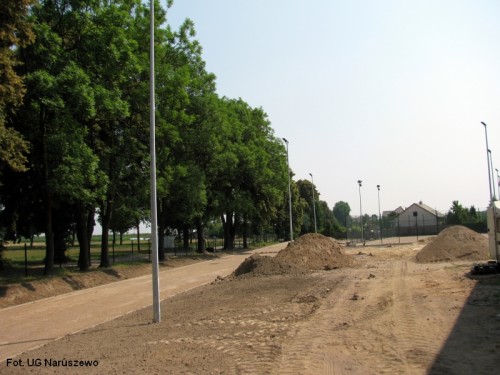

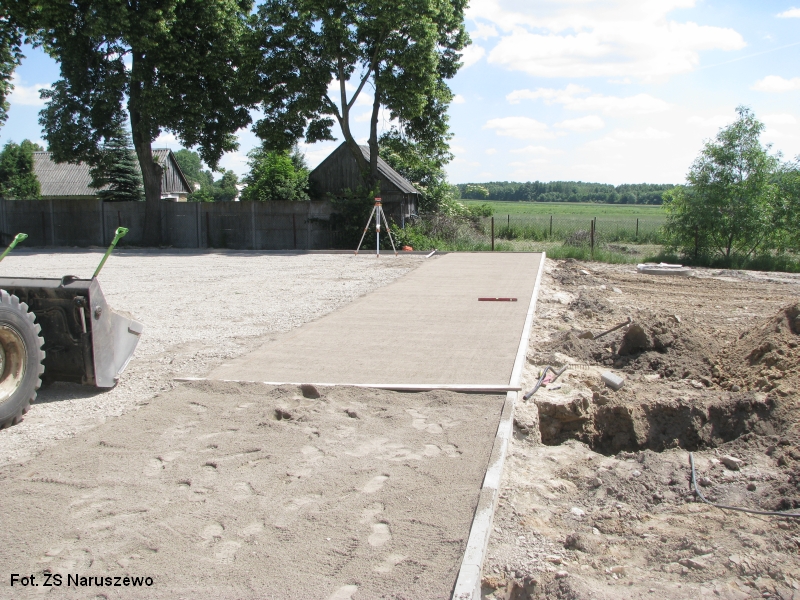

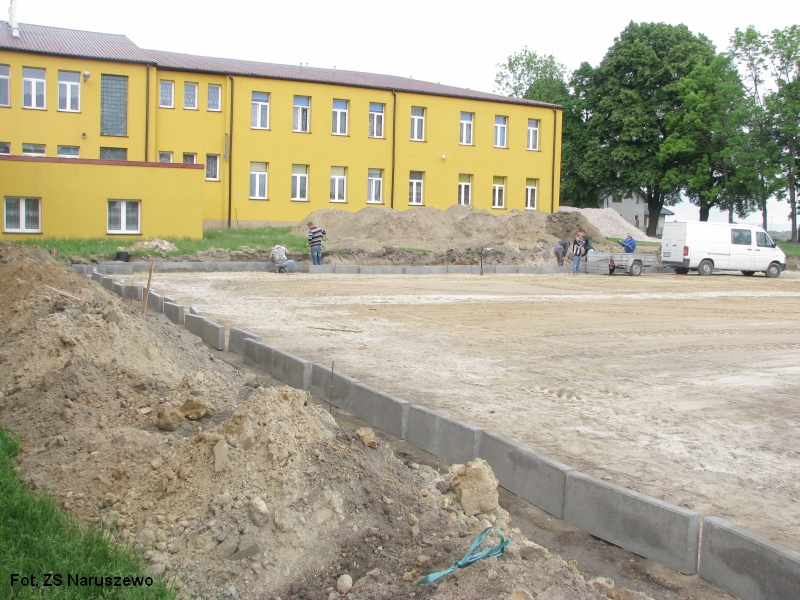

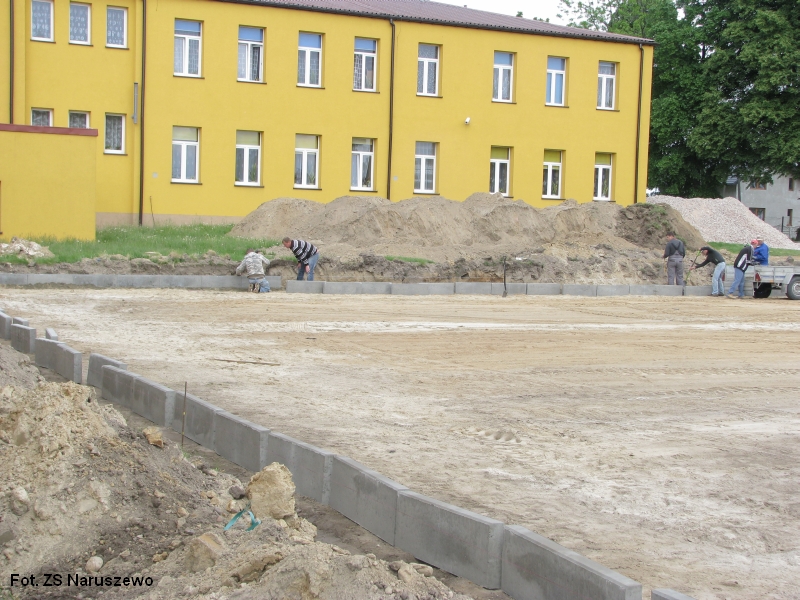

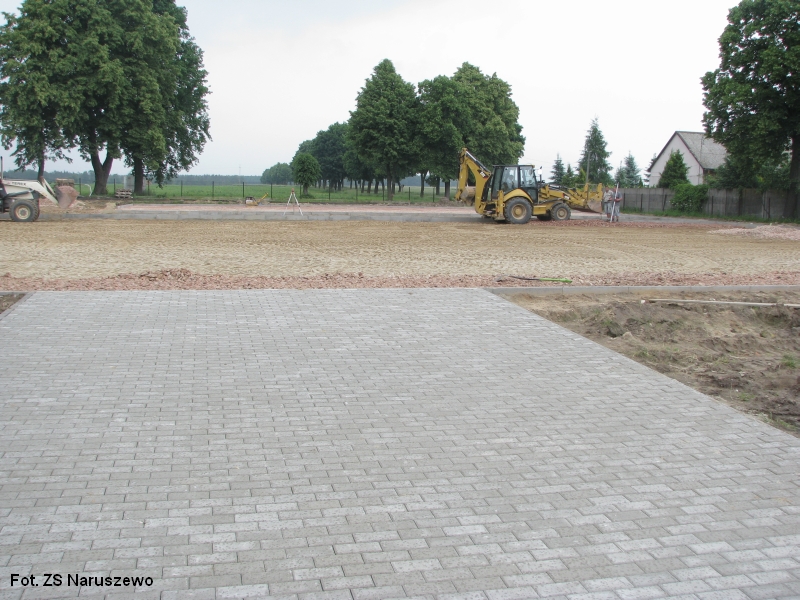

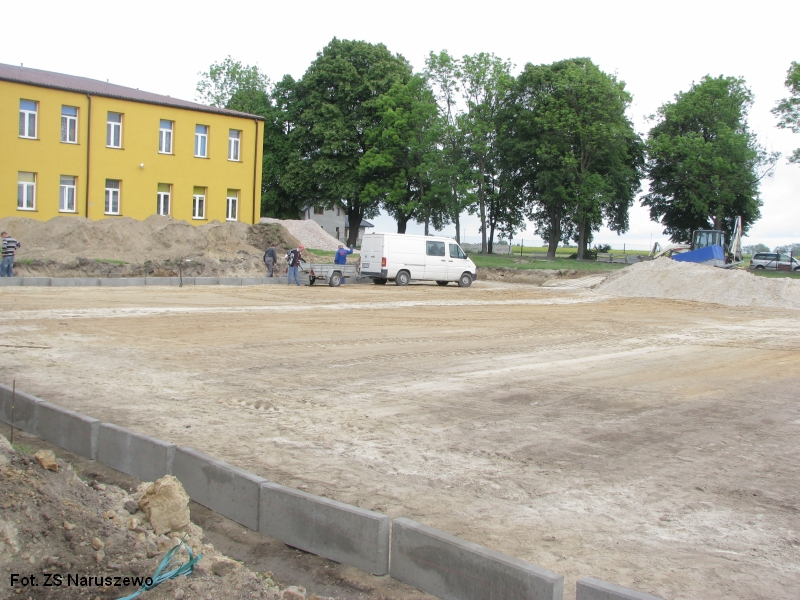

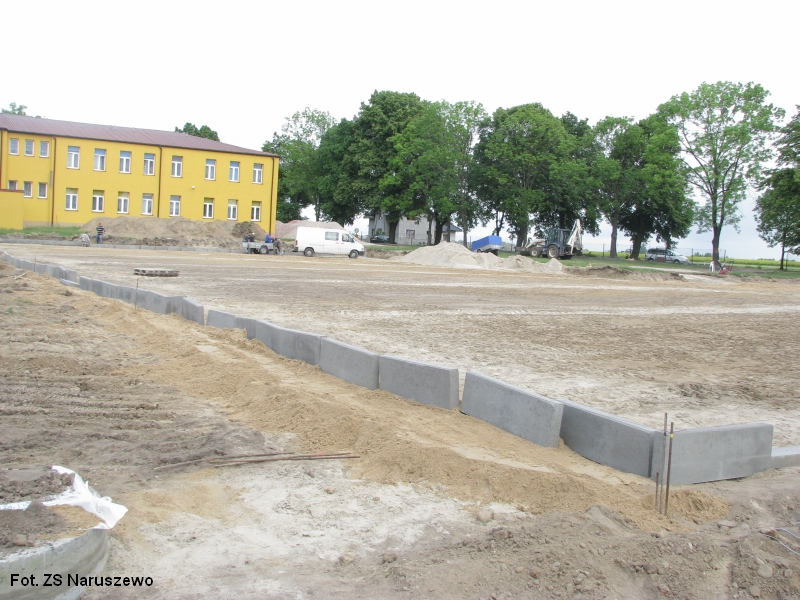

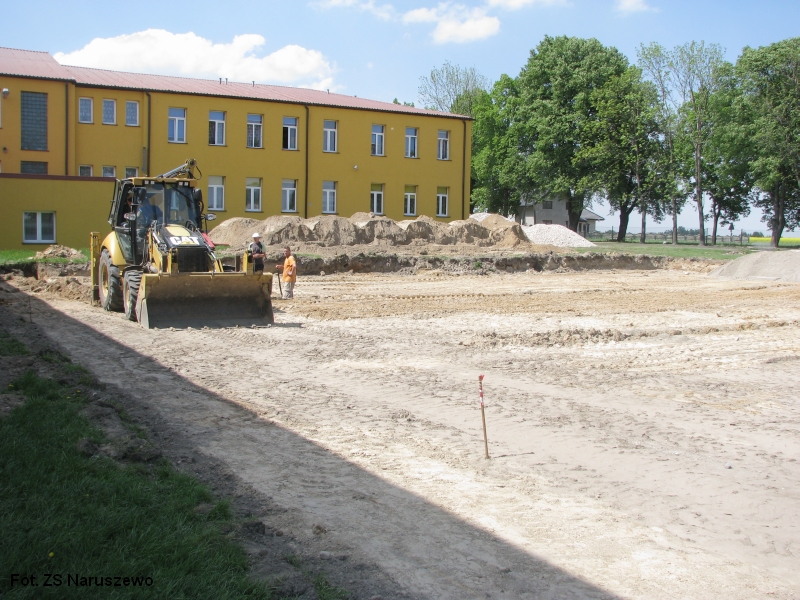

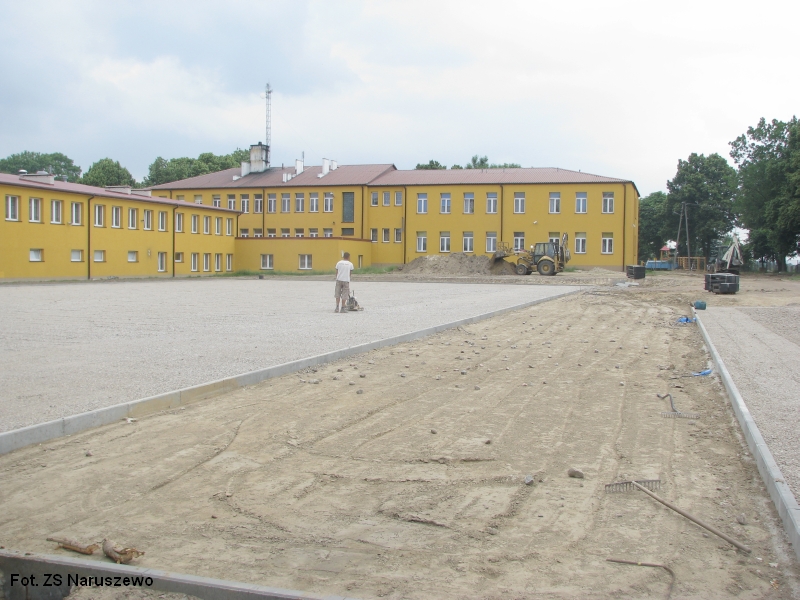

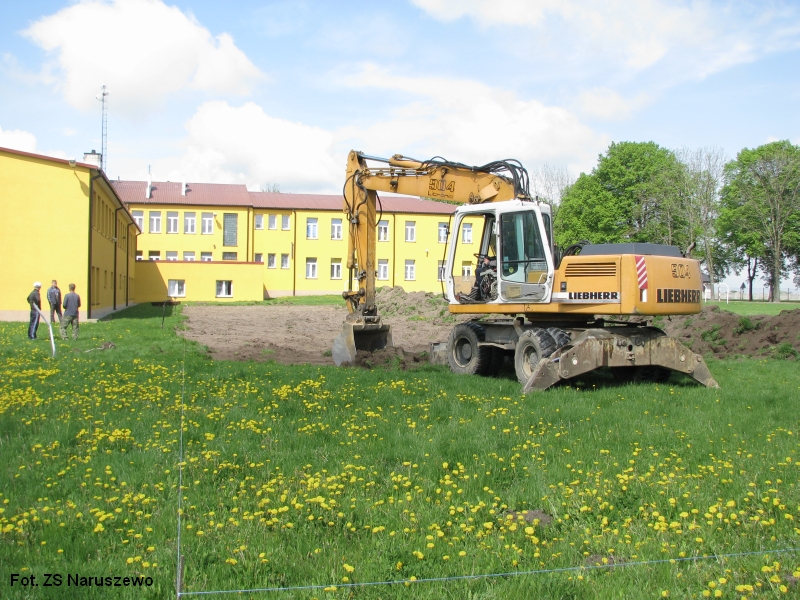

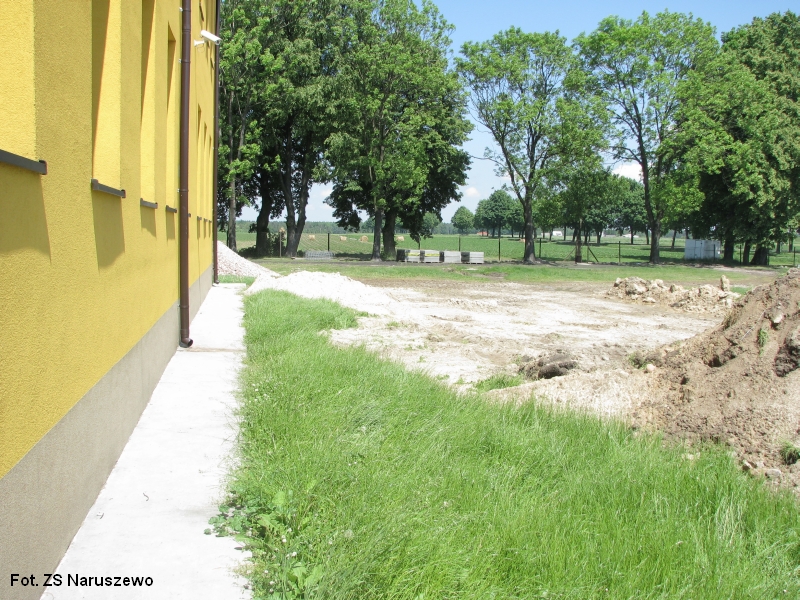

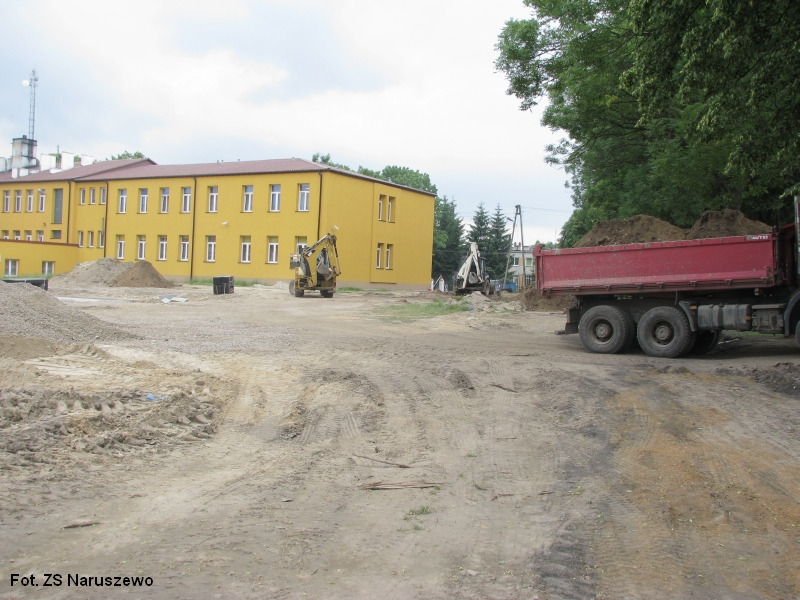

Zdjęcia z realizacji zadania - 13.05 - 18.06.2013r.

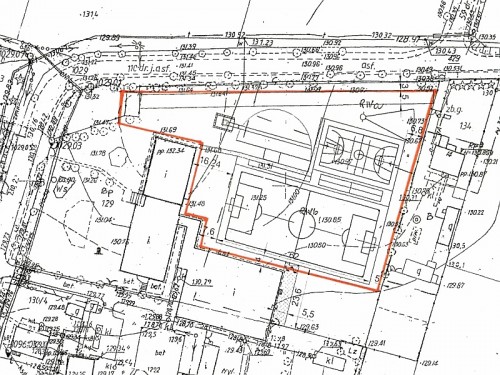

Projekt obiektu:

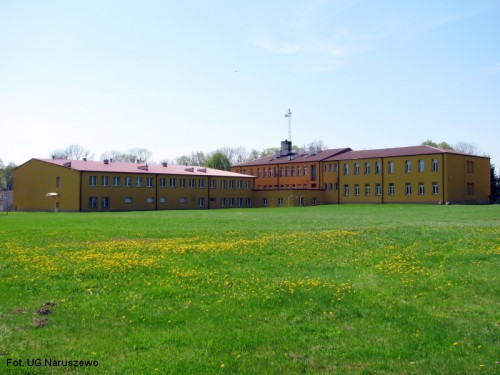

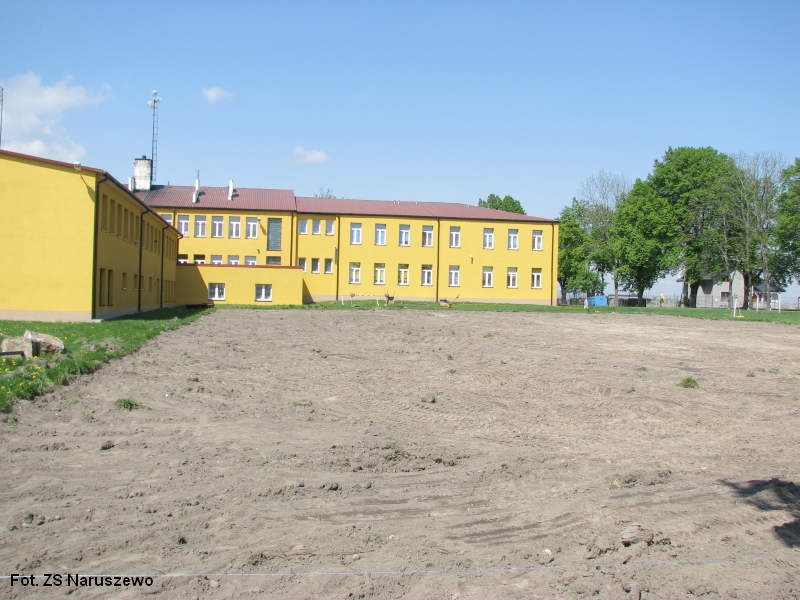

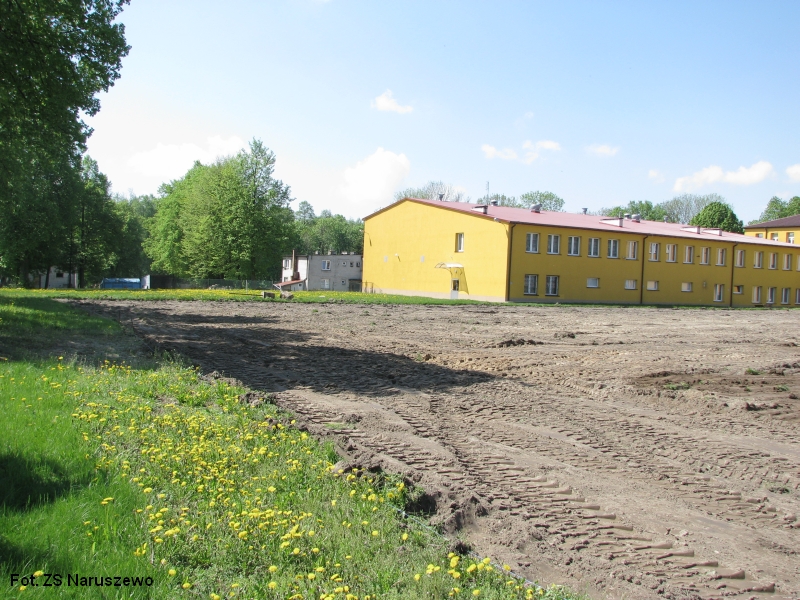

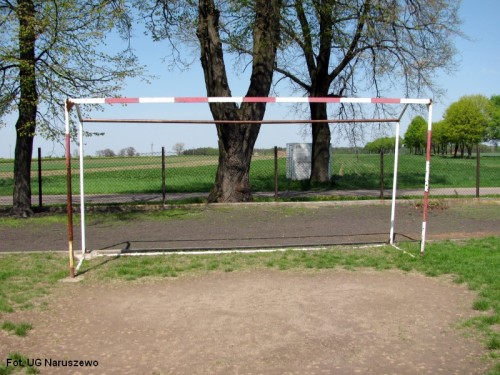

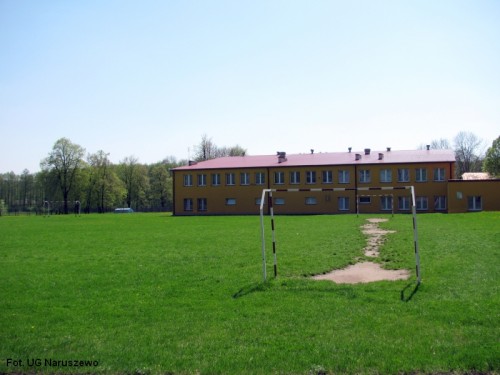

Stan dotychczasowy:

Przedmiot i zakres inwestycji:

Przedmiot zamówienia obejmuje budowę zespołu boisk sportowych i urządzeń lekkoatletycznych:

1) Boisko do piłki nożnej:

• powierzchnia 1 860, 0 m², pole gry o wymiarach 56 m x 26 m, strefa ochronna ze wszystkich stron – wzdłuż boków 2 m, za bramkami 3 m,
• przepuszczalna podbudowa z kruszyw,
• nawierzchnia z trawy syntetycznej (trawa tkana układana na podkładzie elastycznym o wys. min. 40 mm spełniająca wymagania FIFA Quality Concept for Football Turf; wypełnienie: SBR - jego rodzaj oraz grubość zgodnie z wynikami Raportu z Badań),
• wyposażenie: dwie bramki stalowe osadzone w tulejach (5 m x 2 m), siatki do bramek z łapaczami (2 szt.).

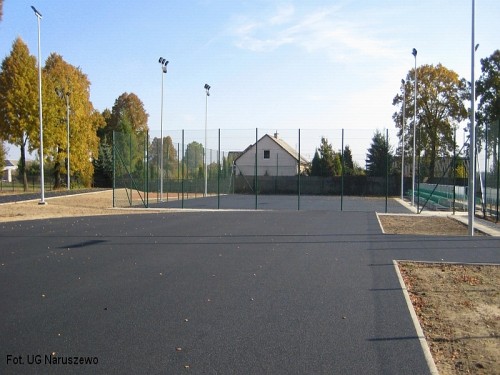

2) Boisko wielofunkcyjne (boisko do siatkówki i koszykówki):

• powierzchnia 613, 11 m²,
• wymiary boiska 15, 10 m x 28, 10 m z wybiegami po 2 m z każdej strony,
• przepuszczalna podbudowa z kruszyw,

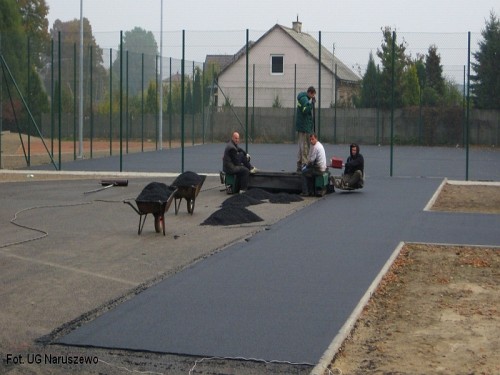

• nawierzchnia poliuretanowa syntetyczna z technologią wykonania typu NATRYSK (warstwa stabilizująca typu ET ok. 35 mm, warstwa granulatu gumowego 10 – 11 mm, natrysk 2 – 3 mm),

3) boisko do siatkówki:

• jest prostokątem o wymiarach 18 m x 9 m otoczonym strefą wolną; oś linii środkowej, znajdująca się pod siatką pomiędzy liniami bocznymi, dzieli boisko na dwa równe pola o wymiarach 9 m x 9 m każde,
• wyposażenie: słupki do siatkówki profesjonalne wielofunkcyjne, siatka turniejowa z anteną, osłony do słupków, stanowisko sędziowskie, tuleje do mocowania słupków w podłożu (para) (1 kpl).

4) boisko do koszykówki – wymiary 28  m x 15 m.

• wyposażenie:  zestaw do koszykówki na zewnątrz cynkowany, dwusłupowy (fundament 80 cm x 80 cm x 80 cm), wysięg 1, 60 m; tablica epoksydowa 105 x 180 cm, obręcz cynkowana z siateczką łańcuchową; mechanizm regulacji wysokości (1 kpl).

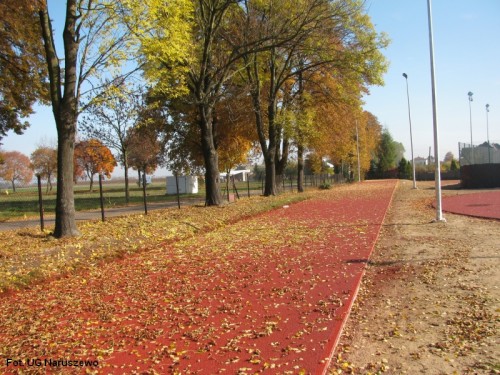

5) Bieżnia czterotorowa prosta:

• powierzchnia 567, 00 m²,
• bieżnia prosta do rozgrywania biegów na 100 m wraz z niezbędnymi dodatkami na bloki startowe i na wyhamowanie,
• szerokość każdego toru 122 cm,
• nawierzchnia poliuretanowa typu natrysk.

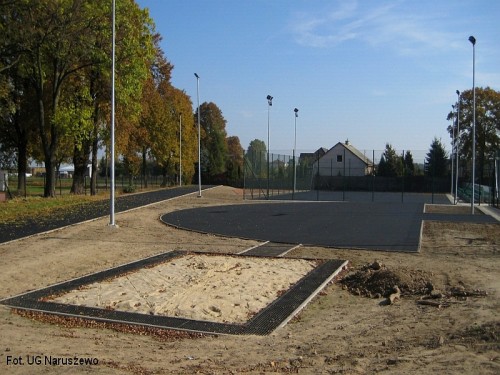

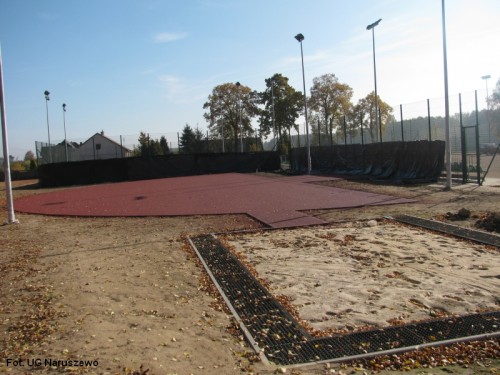

6) Skocznia do skoku w dal z rozbiegiem o nawierzchni poliuretanowej:

• powierzchnia 3, 84 m²,
• skocznia składa się z rozbieżni o długości ok. 30 m (rozbieg jest wspólny z rozbiegiem do skoku wzwyż), miejsca odbicia (progu) i zeskoczni (dół z piaskiem obramowany krawężnikami elastycznymi; wokół zeskoczni zaprojektowano „łapacze piasku” o szerokości 50 cm; grubość warstwy piasku w zeskoczni min. 30 cm), nawierzchnia rozbiegu poliuretanowa, taka jak na bieżni; w miejscach pomiędzy belkami odbicia i zeskocznią nawierzchnia pogrubiona do 20 mm; w celu wydzielenia rozbiegu do skoku w dal należy namalować jego linie boczne,
• wyposażenie: kompletne belki do odbicia (belka, skrzynia i pokrywa do skrzyni), łapacze piasku 100 cm x 50 cm x 14 cm.

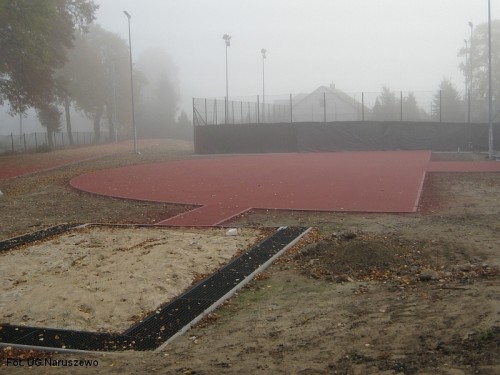

7) Skocznia do skoku wzwyż z rozbiegiem:

• powierzchnia 377, 14 m²,

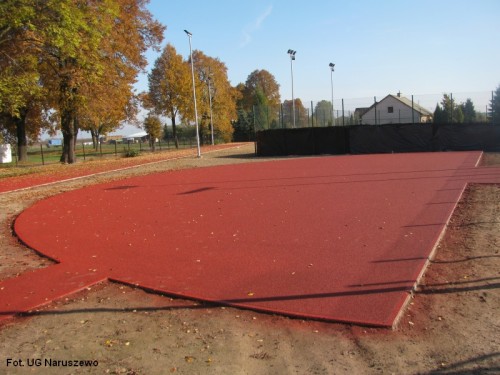

• promień rozbiegu 15 m, nawierzchnia poliuretanowa, na ostatnich 3 m rozbiegu łącznie z miejscem odbicia, nawierzchnia powinna być pogrubiona do 20 mm, zeskok ma wymiary 6 m x 4 m,
• wyposażenie: stojak do skoku wzwyż, poprzeczka z włókna szklanego, zeskok do skoku wzwyż 300 cm x 200 cm x 70 cm.

8) Stanowisko do rzutu kulą z sektorem rzutów o nawierzchni z mączki ceglanej:

• powierzchnia 120, 00 m².

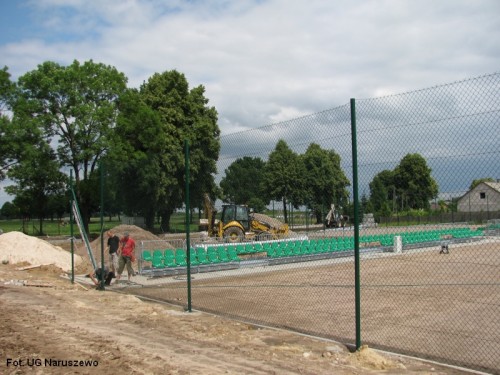

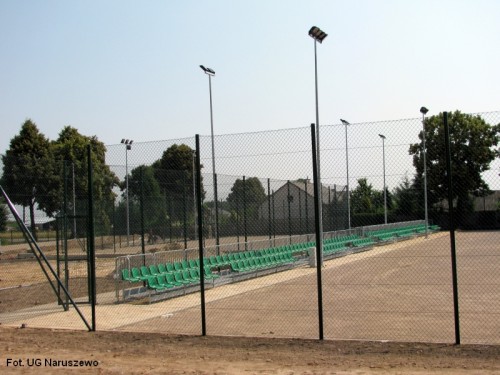

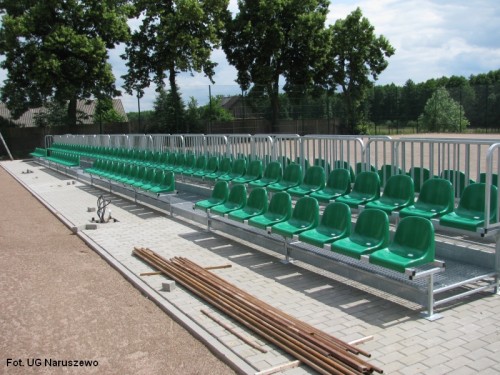

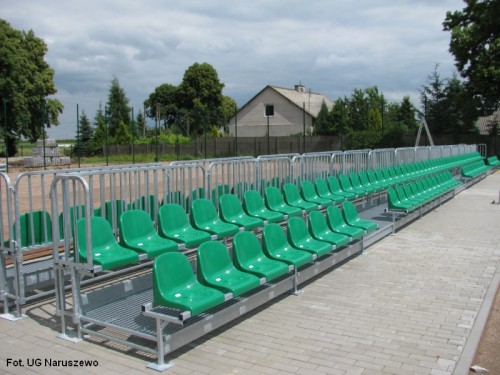

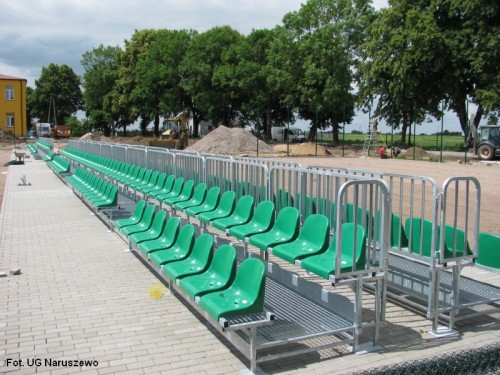

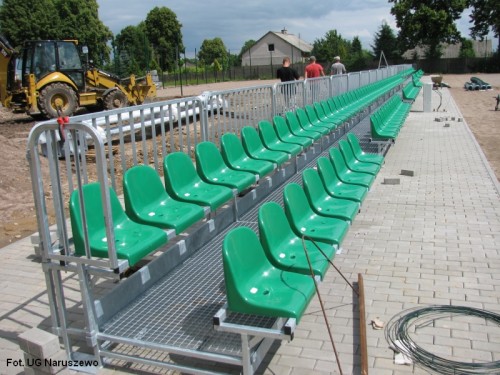

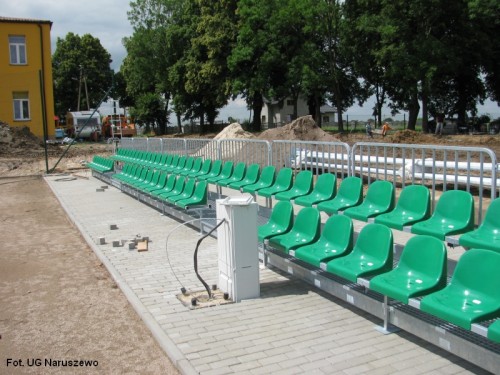

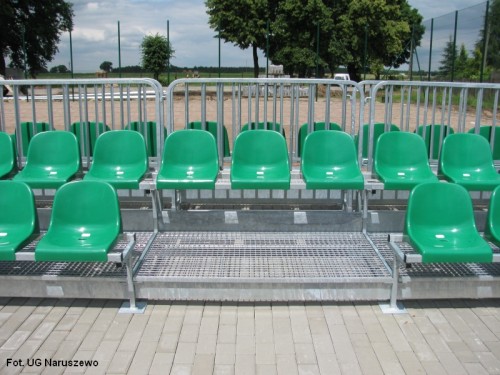

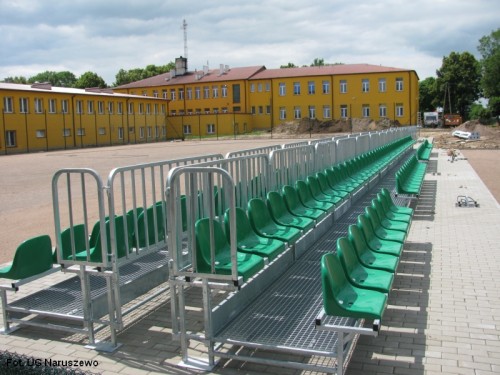

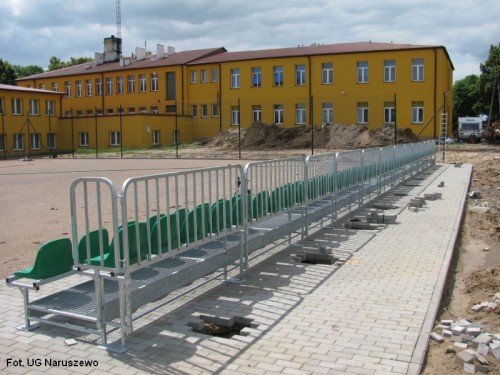

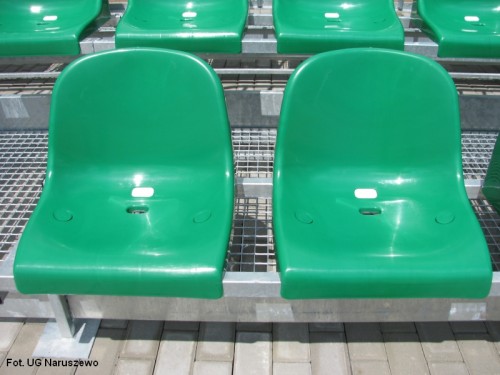

9) Trybuny na 270 miejsc: powierzchnia 283, 00 m², siedziska wandaloodporne.

10) Piłkochwyty wys. 6 m: należy wykonać zgodnie z rysunkiem; sposób kotwienia kotary - linka na dole piłkochwytu; w kilku miejscach mocowany do podłoża.

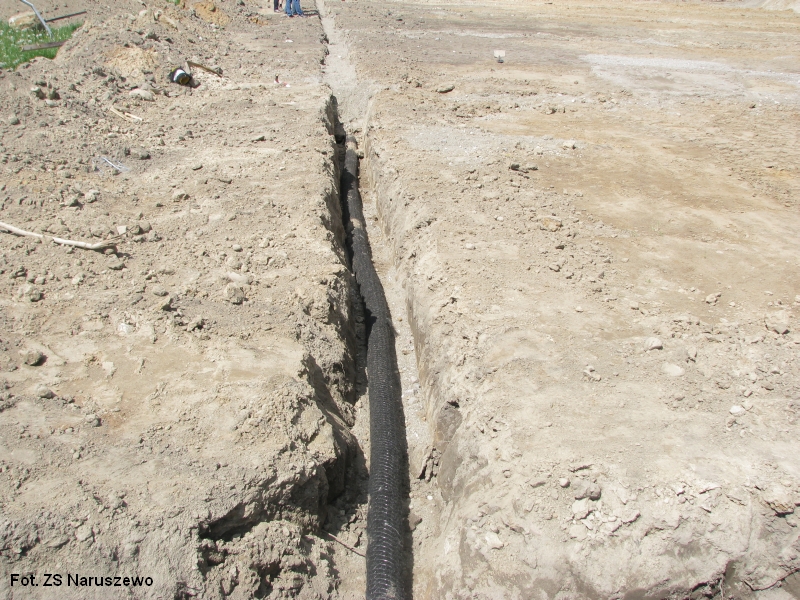

11) Drenaż pod powierzchnią boisk z odprowadzeniem wody do istniejącej kanalizacji ogólnospławnej, odprowadzenie wód opadowych z terenów utwardzonych na powierzchnię biologicznie czynną.

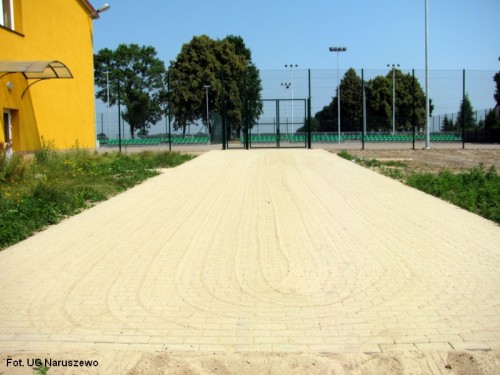

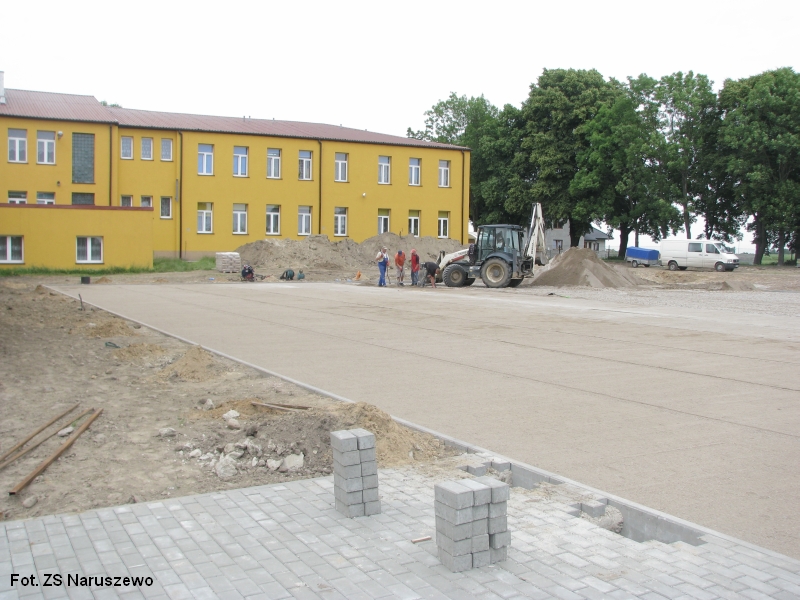

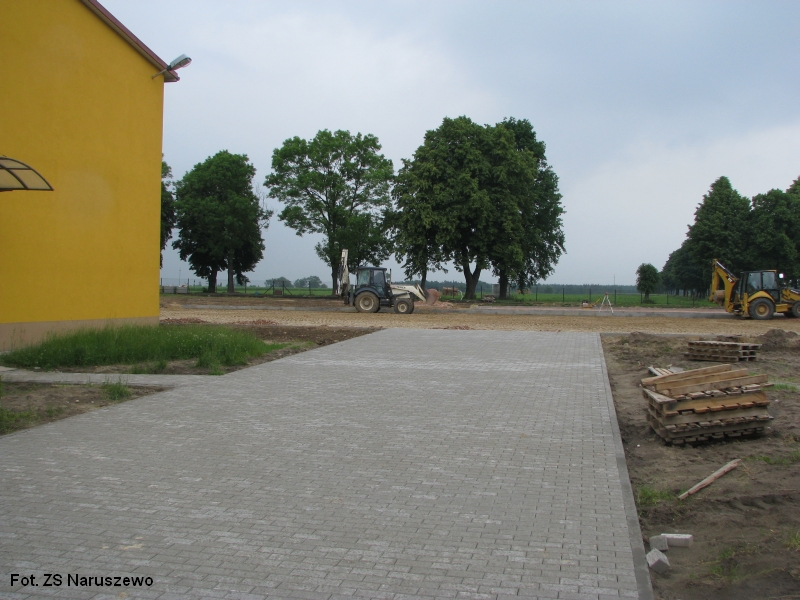

12) Utwardzenie terenu z kostki brukowej: ciąg pieszo – jezdny pow. 178, 00 m², ciągi piesze pow. 98, 25 m².

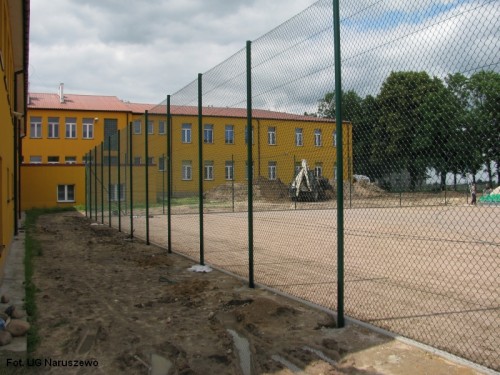

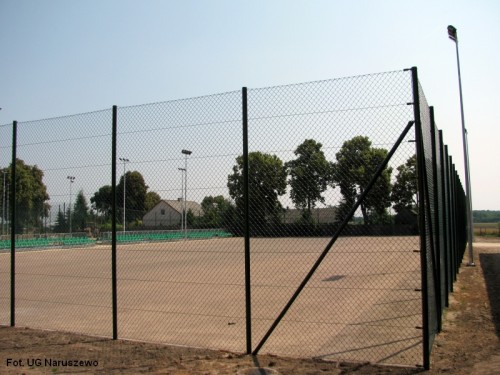

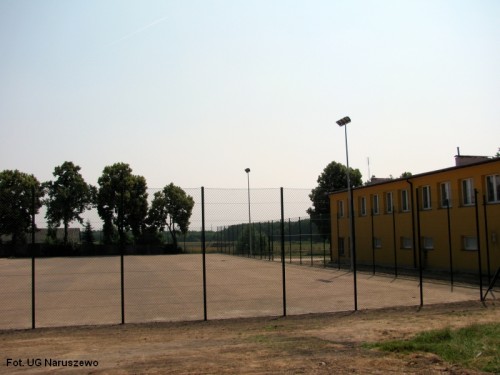

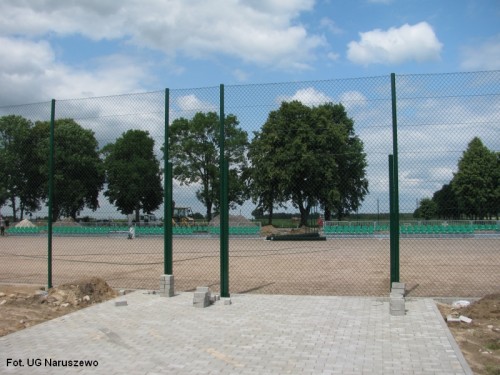

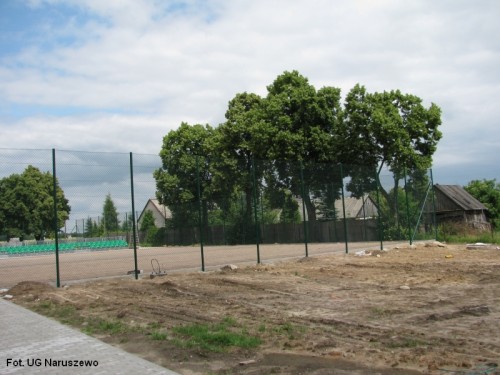

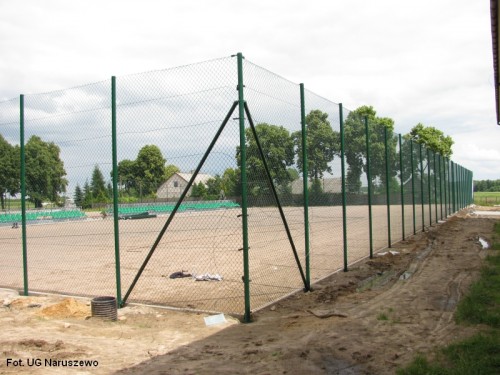

13) Ogrodzenie boisk z siatki na słupkach stalowych o wys. 4 m (słupki malowane proszkowo, siatka stalowa, ocynkowana, powlekana).

14) Uzbrojenie terenu w energię elektryczną:

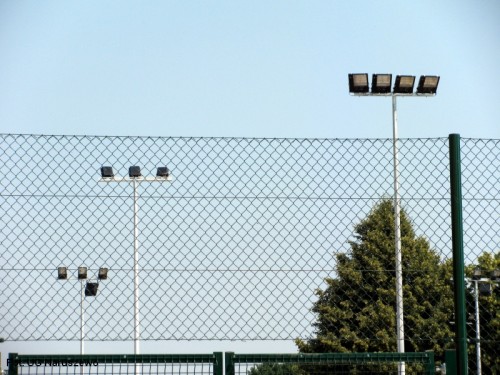

• 4 słupy oświetleniowe o wys. 12 m,
• 10 słupów oświetleniowych o wys. 10 m,
• łączna długość tras kablowych zasilania i oświetlenia 345 mb,
• zaopatrzenie w energię elektryczną – z istniejącej sieci energetycznej na warunkach określonych przez Zakład Energetyczny.

Wykonawca zobowiązany jest udzielić gwarancji jakości na zrealizowany przedmiot zamówienia:

• na wykonane roboty budowlane oraz zamontowane urządzenia i wyposażenie na okres co najmniej 36 miesięcy,
• na nawierzchnie syntetyczne oraz granulat użyty do wypełnienia nawierzchni ze sztucznej trawy na okres co najmniej 60 miesięcy,

od dnia odebrania przez Zamawiającego robót budowlanych i podpisania (bez uwag) protokołu końcowego.

Projekt "Odnowa miejscowości Naruszewo poprzez budowę
zespołu boiski urządzeń lekkoatletycznych"
współfinansowany jest ze środków Unii Europejskiej w ramach Działania 313, 322, 323
„Odnowa i rozwój wsi” objętego PROW na lata 2007 – 2013.
